1 引入mmap

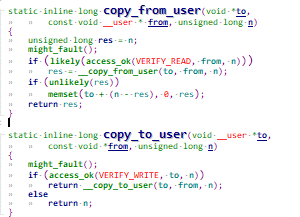

应用程序和驱动程序之间传递数据时，可以通过 read、write 函数进行, 用户态和内核态的数据交互一般用copy_from_user,copy_to_user。这种方式在数据量比较小时没什么问题；但是数据量比较大时效率就太低了。比如更新 LCD 显示时，如果每次都让 APP 传递一帧数据给内核，假设 LCD 采用1024x600x32 bpp 的格式，一帧数据就有1024x600x32/8=2.3MB 左右,而且一般为了显示动态画面，LDC输出fps要求是60fps or 30 fps，那么一秒数据量为30x2.3 = 70M左右，显然copy_from_user，copy_to_user的方式不再适合。
改进的方法就是让程序可以直接读写驱动程序中的 buffer，这可以通过mmap 实现(memory map)，把内核的 buffer 映射到用户态，让 APP 在用户态直接读写。
img img

1.1 内存映射现象

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
int a;
int main(int argc, char **argv)
{
	if (argc != 2) {
		printf("Usage: %s <number>\n", argv[0]);
		return -1;
	}
	a = strtol(argv[1], NULL, 0);
	printf("a's address = 0x%lx, a's value = %d\n", &a, a);
	while (1) {
		sleep(10);
	}
	return 0;
}

在 PC 上如下编译(必须静态编译)：

gcc -o test test.c -staitc

分别后台执行 test 程序 2 次。最后执行 ps，可以看到这 2 个程序同时存在，这 2 个程序里 a 变量的地址相同，但是值不同。

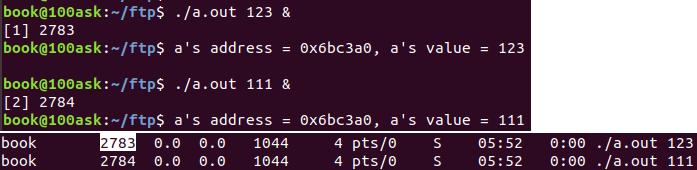

2 个程序同时运行，它们的变量a的地址都是一样的：0x6bc3a0；
2 个程序同时运行，它们的变量a的值是不一样的，一个是 111，另一个是 123。

1.1.1 引入MMU

来分析一下：
2个程序同时在内存中运行，它们的值不一样，所以变量 a 的物理内存地址肯定不同（2个变量存放不是同一个地方）；
但是打印出来的变量 a 的地址却是一样的。怎么回事？
这里要引入虚拟地址的概念：CPU 发出的地址是虚拟地址，它经过MMU(Memory Manage Unit，内存管理单元)映射到物理地址上，对于不同进程的同一个虚拟地址，MMU 会把它们映射到不同的物理地址。
总结:虽然虚拟地址一样，但物理地址不一样，这个是mmu的功劳，将同一虚拟地址映射到不同物理地址。

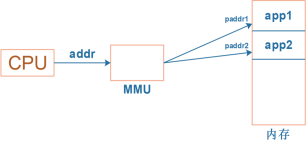

当前运行的是 app1 时，MMU 会把 CPU 发出的虚拟地址 addr 映射为物理地址paddr1，用 paddr1 去访问内存。
当前运行的是 app2 时，MMU 会把 CPU 发出的虚拟地址 addr 映射为物理地址paddr2，用 paddr2 去访问内存。

1.1.2 查看进程地址空间

MMU 负责把虚拟地址映射为物理地址，虚拟地址映射到哪个物理地址去？可以执行ps命令查看进程 ID，然后执行“cat /proc/[PID]/maps”得到虚拟地址空间映射关系。

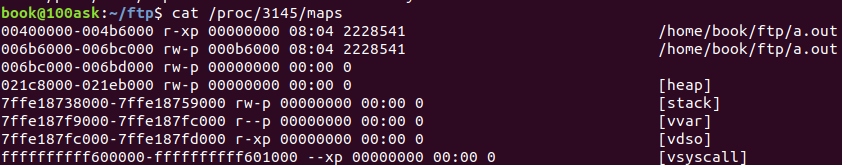

00400000-004b6000 r-xp 00000000 08:04 2228541                            /home/book/ftp/a.out
006b6000-006bc000 rw-p 000b6000 08:04 2228541                            /home/book/ftp/a.out
006bc000-006bd000 rw-p 00000000 00:00 0
021c8000-021eb000 rw-p 00000000 00:00 0                                  [heap]
7ffe18738000-7ffe18759000 rw-p 00000000 00:00 0                          [stack]
7ffe187f9000-7ffe187fc000 r--p 00000000 00:00 0                          [vvar]
7ffe187fc000-7ffe187fd000 r-xp 00000000 00:00 0                          [vdso]
ffffffffff600000-ffffffffff601000 --xp 00000000 00:00 0                  [vsyscall]

第一行地址范围显示权限为可读可执行，表示该程序代码段（.text）
第二行地址范围显示权限为可读可写， 表示该程序的数据段（.data）
第三行地址范围显示权限为可读可写， 表示该程序的数据段（.data）刚才变量a地址就在这段地址范围内
第四行地址范围是堆空间（.heap段），malloc的内存就会处于这段
第五行地址范围是栈空间（.stack段），局部变量处于这段

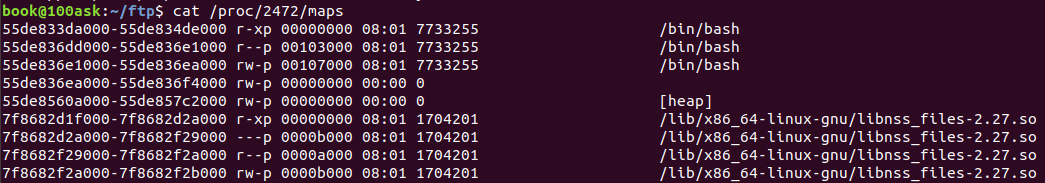

p表示private，s表示share，再来看一个使用动态库的进程，比如bash进程：

2 mmap内核态的描述

2.1 进程结构体(task_struct)和进程地址空间(mm_struct)

每一个进程对应了很多虚拟地址空间，比如栈空间，堆空间，数据段，代码段等,也叫做进程地址空间（mm_strcut）。

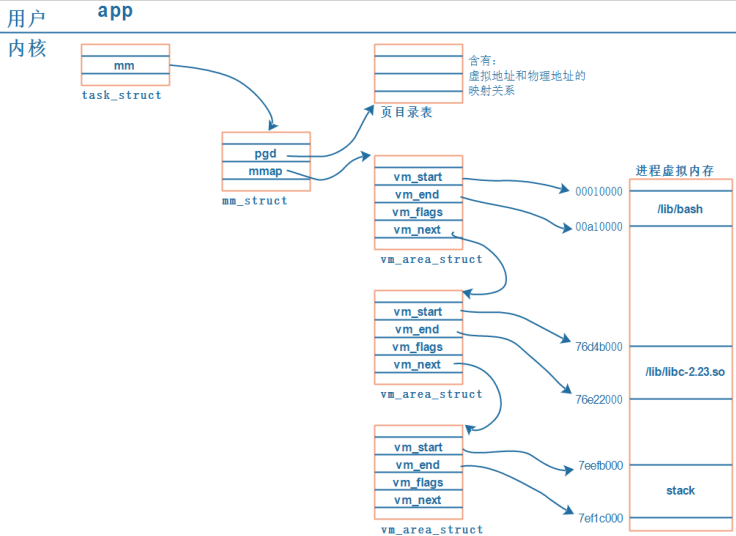

img 因此每个进程在内核里都有一个 tast_struct，这个结构体中保存有内存信息：mm_struct。而虚拟地址、物理地址的映射关系保存在页目录表中：

1. 每个 APP 在内核中都有一个 task_struct 结构体，它用来描述一个进程；
2. 每个 APP 都要占据内存，在 task_struct 中用 mm_struct 来管理进程占用的内存；
3. 内存有虚拟地址、物理地址，mm_struct 中用 mmap 来描述虚拟地址，
用 pgd 来描述对应的物理地址。(注意：pgd，Page Global Directory，页目录)
4. 每个 APP 都有一系列的 VMA：virtual memory，即mmap会指向vm_area_struct,
比如 APP 含有代码段、数据段、BSS 段、栈等等，还有共享库。这些单元会保存在内存里，
它们的地址空间不同，权限不同(代码段是只读的可运行的、数据段可读可写)，内核用一系列的 vm_area_struct 来描述它们。
5. vm_area_struct 中的 vm_start、vm_end 是虚拟地址。
6. vm_area_struct 中虚拟地址如何映射到物理地址去？ 每一个 APP 的虚拟地址可能相同，
物理地址不相同，这些对应关系保存在 pgd 中。

2.1.1 vm_area_struct虚拟内存区域

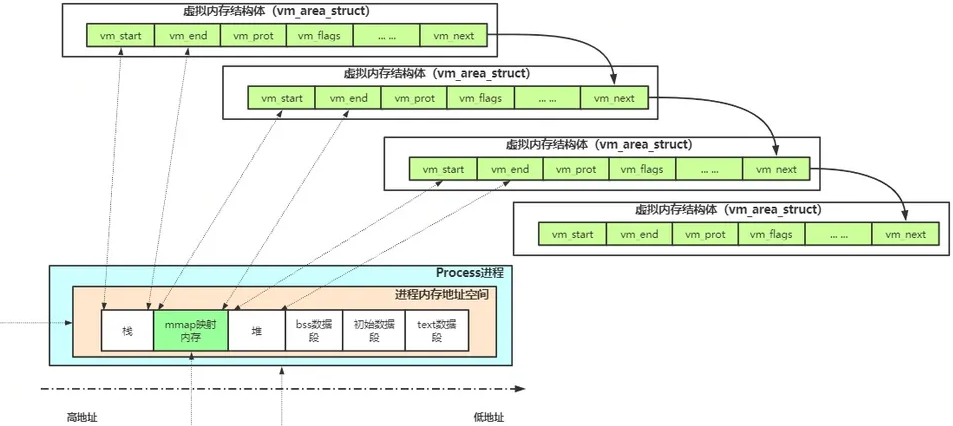

每个进程有一个task_struct和一个mm_struct, 其中mm_struct中的mmap对应vm_area_struct虚拟内存区域：

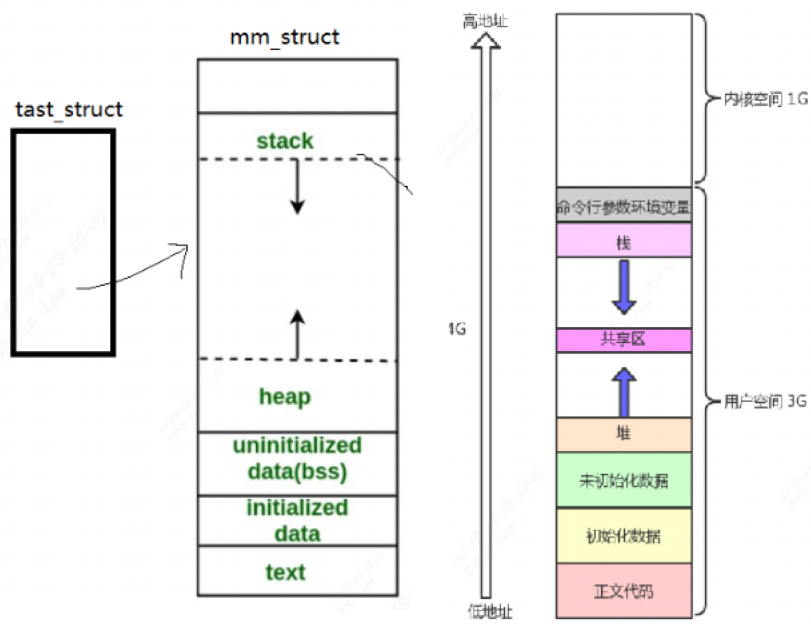

img 可以看到mm_struct每一段都对应一块vm_area_struct。

3 页表映射

页表是内存中的一段连续地址空间，页表分为很多个页表项，每个页表项里面存放了要映射的物理地址信息。
ARM 架构支持一级页表映射，也就是说 MMU 根据 CPU 发来的虚拟地址可以找到第 1 个页表，从第 1 个页表里就可以知道这个虚拟地址对应的物理地址。一级页表里地址映射的最小单位是 1M。
ARM 架构还支持二级页表映射，也就是说 MMU 根据 CPU 发来的虚拟地址先找到第 1 个页表，从第 1 个页表里就可以知道第 2 级页表在哪里；再取出第 2 级页表，从第 2 个页表里才能确定这个虚拟地址对应的物理地址。二级页表地址映射的最小单位有 4K、1K，Linux 使用 4K。

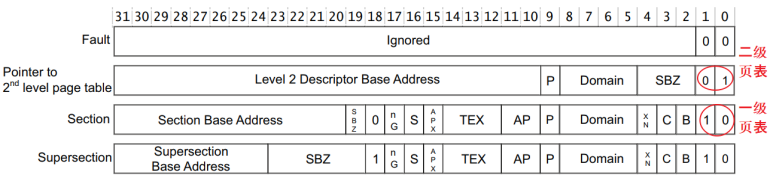

一级页表项里的内容，决定了它是指向一块物理内存，还是指问二级页表，一个页表项格式如下图： img

3.1 一级页表映射

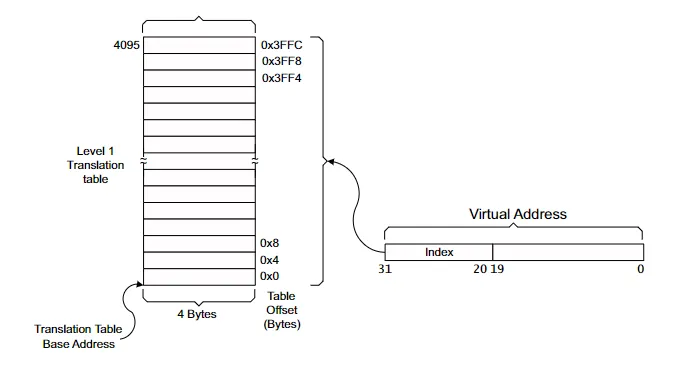

arm32系统中，一个页表项占4个byte, 32bit,它分为一级页表项和二级页表项，通过bit[1:0]区分，一级页表项保存有物理地址，用bit[31:20] 共12位表示段基地址，有1M物理内存。比如cpu发出虚拟地址0x12345678, MMU发现虚拟地址中一级页表索引为0x123就，也就是从第0x123个页表项中找到Section Base Address为0x92300000，段内偏移是 0x45678，那么最终通过一级页表映射最终映射到物理地址就为0x0x9230,0000 + 0x45678,也就是0x9234,5678。
Section Base Address的数量为多少呢？一共12bit，也就是4096个，每一个1级页表项大小为1M, 因此总共可表示4G。对于 32 位的系统，虚拟地址空间有 4G，4G/1M=4096。所以一级页表要映射整个 4G 空间的话，刚好需要 4096 个页表项。
所以 CPU 要访问虚拟地址 0x12345678 时，实际上访问的是0x9234,5678的物理地址。

3.2 二级页表映射

一级页表项每项有1M空间, 一级页表映射是把虚拟地址的1M映射到物理地址的1M连续空间，但有时我们的程序没有那么大，显然用1M太浪费空间。 那么引入二级页表映射来映射更小的块，对于二级页表，每一个页可以是1K, 4K，64K， Linux系统一般使用4K, 对应Small Page, 64K对应的是大页（Large Page）, 1K对应的是Tine Page(一般很少用)。
二级页表映射过程：
首先设置好一级页表、二级页表，并且把一级页表的首地址保存在页表寄存器中。

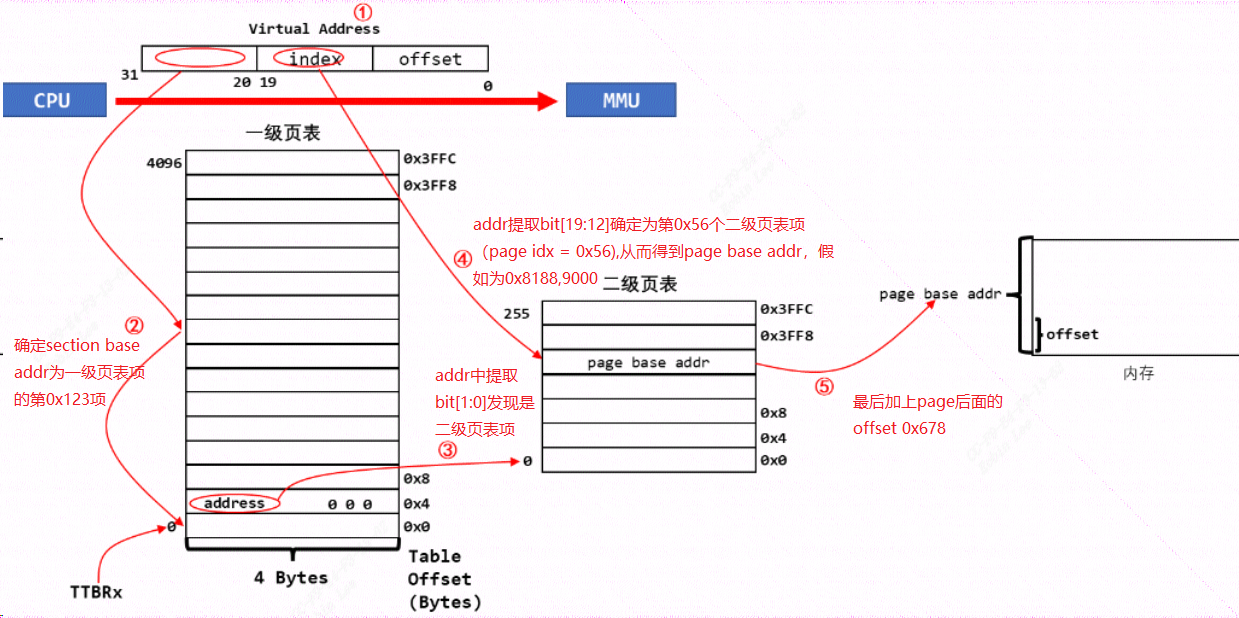

二级页表首先也是要经过一级页表映射，通过一级页表项里面的bit[1:0]发现它指向二级页表项，从中取出二级页表基地址，然后根据虚拟地址的bit[19：12]得到二级页表索引，从而得到二级页表项。

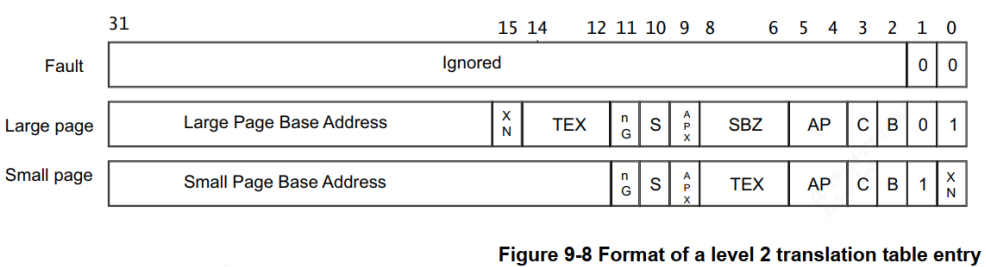

二级页表项格式如下：
img 可以看到里面含有64k(Large Page) 4k(Small Page）或 1K(Tine) 物理空间的基地址 page base addr，假设从第0x45个二级页表项取出的物理地址为0x8188,9000。然后offset=0x678, 那么它跟 vaddr[11:0] 组 合 得 到 物 理 地 址 ： 0x8188,9000 + 0x678 = 0x8188,9678，所以 CPU 要访问虚拟地址 0x1234,5678 时，实际上访问的是0x8188,9678的物理地址, 根据bit[1:0]得到映射的大小为4K(linux Small Page)。 img

4 mmap函数调用过程

从上面内存映射的过程可以知道，要给 APP 新开劈一块虚拟内存，并且让它指向某块内核buffer，我们要做这些事：

  1. 得到一个 vm_area_struct，它表示 APP 的一块虚拟内存空间：
    很 幸 运 ， APP 调 用 mmap 系 统 函 数 时 ， 内 核 就 帮 我 们 构 造 了 一 个vm_area_stuct 结构体。里面含有虚拟地址的地址范围、权限，属性。
  2. 确定物理地址：
    你想映射某个内核 buffer，你需要得到它的物理地址，这得由你提供。
  3. 给vm_area_struct和物理地址建立映射关系

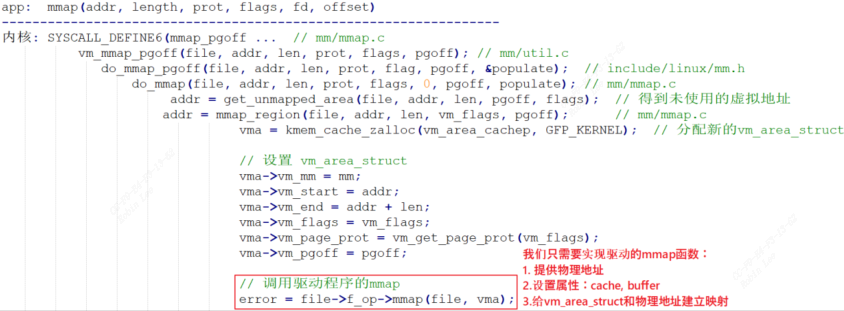

比如APP 里调用 mmap 时，导致的内核相关函数调用过程如下：

#include <sys/mman.h>
void *mmap(void *addr, size_t length, int prot, int flags,
           int fd, off_t offset);
int munmap(void *addr, size_t length);

可以传入一个addr虚拟地址，需要用户自己malloc。也可以将addr设置为NULL, 让linux内核帮你产生一段内存映射，返回虚拟地址给你。
内核得到可用的虚拟地址后会分配一个vm_area_struct, 用来描述一块虚拟地址空间，里面有这块虚拟地址空间的起始地址、结束地址、权限信息。最后会调用驱动里面的mmap函数，参数为刚刚分配的vm_area_sruct。
那么需要再驱动程序实现mmap函数，主要包括：

  1. 提供物理地址
  2. 设置属性，cache，buffer
  3. 给vm_area_stuct和物理地址建立映射

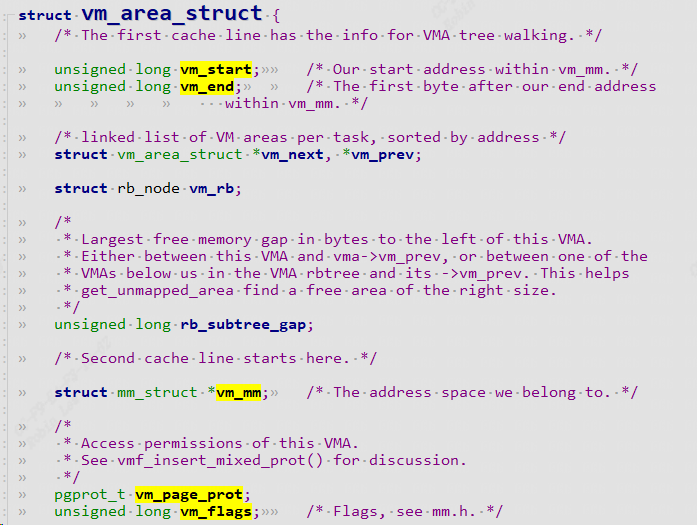

4.1 vm_area_struct描述


/*
 * This struct describes a virtual memory area. There is one of these
 * per VM-area/task. A VM area is any part of the process virtual memory
 * space that has a special rule for the page-fault handlers (ie a shared
 * library, the executable area etc).
 */
struct vm_area_struct {
	/* The first cache line has the info for VMA tree walking. */

	unsigned long vm_start;		/* Our start address within vm_mm. */
	unsigned long vm_end;		/* The first byte after our end address
					   within vm_mm. */
	/* linked list of VM areas per task, sorted by address */
	struct vm_area_struct *vm_next, *vm_prev;
	struct rb_node vm_rb;
	/*
	 * Largest free memory gap in bytes to the left of this VMA.
	 * Either between this VMA and vma->vm_prev, or between one of the
	 * VMAs below us in the VMA rbtree and its ->vm_prev. This helps
	 * get_unmapped_area find a free area of the right size.
	 */
	unsigned long rb_subtree_gap;
	/* Second cache line starts here. */
	struct mm_struct *vm_mm;	/* The address space we belong to. */
	/*
	 * Access permissions of this VMA.
	 * See vmf_insert_mixed_prot() for discussion.
	 */
	pgprot_t vm_page_prot;
	unsigned long vm_flags;		/* Flags, see mm.h. */

它表示的是一块连续的虚拟地址空间区域，给进程使用的，地址空间范围是0~3G，对应的物理页面都可以是不连续的.
主要成员有起始地址、结束地址、权限信息，属性信息。
vm_flags：可读，可写，可执行权限，私有，共享等权限

常用vm_flags访问权限的取值说明：

VM_READ：可读
VM_WRITE：可写
VM_EXEC：可执行
VM_SHARD：可多进程之间共享
VM_IO：可映射至设备 IO 空间
VM_RESERVED：内存区域不可被换出
VM_SEQ_READ：内存区域可能被顺序访问
VM_RAND_READ：内存区域可能被随机访问

vm_pgoff：vm_pgoff表示该虚拟内存区域在映射对象（如文件）中的偏移量，单位是页（通常是 4KB，具体取决于系统的页大小）。

4.2 cache和buffer

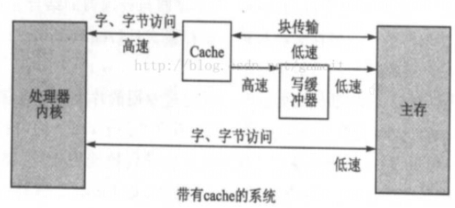

使用 mmap 时，需要有cache、 buffer的知识。下图是 CPU 和内存之间的关系，有 cache、 buffer(写缓冲器)。 Cache 是一块高速内存；写缓冲器相当于一个 FIFO，可以把多个写操作集合起来一次写入内存。

4.2.1 时间局部性和空间局部性

当程序运行时有“局部性原理”，这又分为时间局部性、空间局部性。举个例子：

int i;
int a = 0;
for (i = 0; i < 100; i++) {
	a++;
}

时间局部性：
a++在很短的时间内被重复写了100次，与此同时i也被访问了100次，像这种在某个时间点反复地访问了存储器的特定位置，被称为“时间局部性”。
空间局部性：
访问变量a的同时也访问了它周围临近变量i, 像这种访问了存储器的特定位置，很可能在不久的将来访问它附近的位置被称作”空间局部性“， 那么为什么不用buffer or cache把它一次性访问完呢？
根据“局部性原理”，引入 cache和buffer。

4.2.2 cache miss和cache hit

读数据：

  1. 要读取内存指定addr处的数据时，先看看cache中有没有addr的数据，如果有则直接从cache返回数据，这一过程叫做cache命中(cache hit)。
  2. 假如cache中没有该addr的数据，触发cache缺失 (cache miss), 那么会从addr读一段连续数据进去，注意：它不是仅仅读入一个数据，而是读入一行数据(cache line)。
  3. 那么CPU 短时间内很可能会再次用到甚至多次用到这个 addr 的数据或者周围临近的数据，那么就可以直接从cache快速的获取数据。这样弥补了时间和空间上的”局部性“。

写数据：

  1. CPU 写数据时，可以直接写内存，这很慢；也可以先把数据写入 cache，这很快。

  2. cache 中的数据终究是要写入内存的啊，这有 2 种写策略:
    写通(write through)：

    • 数据要同时写入 cache 和内存，所以 cache 和内存中的数据保持一致，但是它的效率很低。能改进吗？可以！使用“写缓冲器”：cache 把数据给写缓冲器就可以了，有写缓冲器负责写入内存。
    • 有些写缓冲器有“写合并”的功能，比如 CPU 执行了 4 条写指令：写第 0、 1、 2、 3 个字节，每次写 1 字节；写缓冲器会把这 4 个写操作合并成一个写操作：写 word。对于内存来说，这没什么差别，但是对于硬件寄存器，这就有可能导致问题。

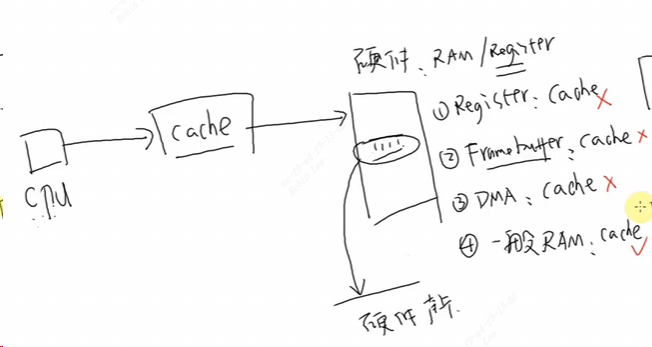

    • 所以对于寄存器操作，不要启动 buffer 功能；对于内存操作，比如 LCD 的显存，可以启用 buffer 功能(cpu直接用write buffer操作frame buffer)

    写回(write back)：

    • 新数据只是写入 cache，不会立刻写入内存， cache 和内存中的数据并不一致。
    • 新数据写入 cache 时，这一行 cache 被标为“脏” (dirty)；当cache 不够用时，才需要把脏的数据写入内存。

对内存或者变量进行写操作可以使用写回功能，可以大幅提高效率。但是要注意 cache 和内存中的数据很可能不一致。这在很多情况要小心处理：比如 CPU 产生了新数据， DMA 把数据从内存搬到网卡，这时候就要 CPU 执行命令先把新数据从 cache 刷到内存再启动DMA搬运。反过来也是一样的， DMA 从网卡得过了新数据存在内存里， CPU 读数据之前先把 cache中的数据丢弃，更新cache数据，再读cache。下图举例说明哪些硬件可以用或者不能用cache：

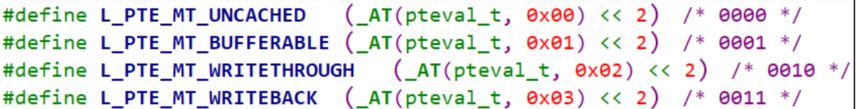

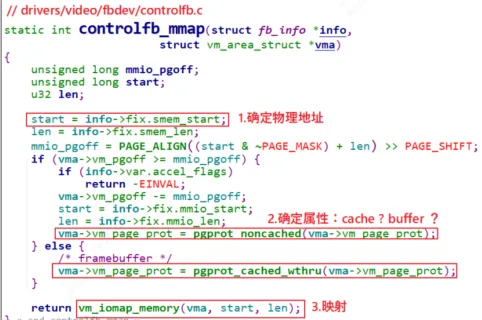

img 是否使用 cache、是否使用 buffer，就有 4 种组合(位于arch\arm\include\asm\pgtable-2level.h：

img 上面 4 种组合对应下表中的各项：

是否启用 cache是否启用 buffer说明
00Non-cached, non-buffered (NCNB)读、写都直达外设硬件
01Non-cached buffered (NCB)读、写都直达外设硬件；写操作通过 buffer 实现， CPU 不等待操作完成， CPU 会马上执行下一条指令
10Cached, write-through mode (WT)，写通 ①读：cache hit时从 cahce 读数据； cache miss 时读入一行数据到 cache；②写：同时写入cache和内存
11Cached, write-back mode (WB)，写回 ①读： cache hit 时从 cahce 读数据；cache miss时读入一行数据到 cache；②写：通过 buffer 实现， cache hit 时新数据不会到达硬件，而是在 cahce 中被标为 “dirty”； cache miss 通过 buffer写入硬件， CPU 不等待写操作完成， CPU 会马上执行下一条指令
  • 第 1 种是不使用 cache 也不使用 buffer，读写时都直达硬件，适合寄存器的读写。
  • 第 2 种是不使用 cache 但是使用 buffer，写数据时会用 buffer 进行优化，可能会有“写合并”，这适合显存的操作。因为对显存很少有读操作，基本都是写操作，而写操作即使被“合并”也没有关系。
  • 第 3 种是使用 cache 不使用 buffer，就是“ write through”，适用于只读设备：在读数据时用 cache 加速，基本不需要写。
  • 第 4 种是既使用 cache 又使用 buffer，适合一般的内存读写

5 mmap驱动应用实例

5.1 mmap驱动要做的事情

  1. 确定物理地址
  2. 确定属性：是否使用 cache、 buffer
  3. 建立映射关系

img img 我们要验证mmap功能，在驱动程序中申请一个 8K 的 buffer，让 APP 通过 mmap 能直接访问。

5.2 mmap驱动代码示例分析

linux内核中常用的内存申请方式：

函数名说明
kmalloc分配到的内存物理地址是连续的
kzalloc分配到的内存物理地址是连续的，内容清 0
vmalloc分配到的内存物理地址不保证是连续的
vzallocvzalloc 分配到的内存物理地址不保证是连续的，内容清 0

我们在 mmap 时应该使用 kmalloc 或 kzalloc，这样得到的内存物理地址是连续的，mmap后 APP 才可以使用同一个基地址去访问这块内存。 (如果物理地址不连续，就要执行多次 mmap 了)

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <asm/pgtable.h>
#include <linux/mm.h>
#include <linux/slab.h>

static int major = 0;
static char *kernel_buf;
static struct class *hello_class;
static int bufsiz = 1024*8;

#define MIN(a, b) (a < b ? a : b)

static ssize_t hello_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset){
	int err;
	err = copy_to_user(buf, kernel_buf, MIN(bufsiz, size));
	return MIN(bufsiz, size);
}
static ssize_t hello_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	int err;
	err = copy_from_user(kernel_buf, buf, MIN(1024, size));
	return MIN(1024, size);
}
static int hello_drv_mmap(struct file *file, struct vm_area_struct *vma)
{

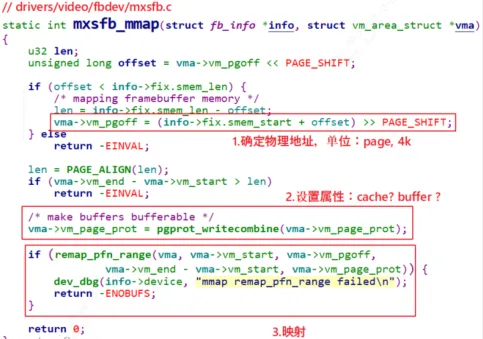

	/* 获得物理地址 */
	unsigned long phy = virt_to_phys(kernel_buf);
	/* 设置属性: cache, buffer */
	vma->vm_page_prot = pgprot_writecombine(vma->vm_page_prot);
	/* map */
	if (remap_pfn_range(vma, vma->vm_start, phy >> PAGE_SHIFT,
			    vma->vm_end - vma->vm_start, vma->vm_page_prot)) {
		printk("mmap remap_pfn_range failed\n");
		return -ENOBUFS;
	}
	return 0;
}

static int hello_drv_open (struct inode *node, struct file *file){
	return 0;
}
static int hello_drv_close (struct inode *node, struct file *file){
	return 0;
}
static struct file_operations hello_drv = {
	.owner	 = THIS_MODULE,
	.open    = hello_drv_open,
	.read    = hello_drv_read,
	.write   = hello_drv_write,
	.release = hello_drv_close,
	.mmap    = hello_drv_mmap,
};

static int __init hello_init(void)
{
	int err;
	kernel_buf = kmalloc(bufsiz, GFP_KERNEL);
	strcpy(kernel_buf, "old");
	major = register_chrdev(0, "hello", &hello_drv);
	hello_class = class_create(THIS_MODULE, "hello_class");
	err = PTR_ERR(hello_class);
	if (IS_ERR(hello_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "hello");
		return -1;
	}
	device_create(hello_class, NULL, MKDEV(major, 0), NULL, "hello");
	return 0;
}

static void __exit hello_exit(void)
{
	device_destroy(hello_class, MKDEV(major, 0));
	class_destroy(hello_class);
	unregister_chrdev(major, "hello");
	kfree(kernel_buf);
}
module_init(hello_init);
module_exit(hello_exit);
MODULE_LICENSE("GPL");

分析：init时，驱动使用kmalloc分配8K空间(物理地址连续), 初始化为”old“字符串。实现read，write函数。mmap函数中：

/* 获得物理地址 */
unsigned long phy = virt_to_phys(kernel_buf);
/* 设置属性: cache, buffer */
vma->vm_page_prot = pgprot_writecombine(vma->vm_page_prot);
/*映射*/
remap_pfn_range(vma, vma->vm_start, phy >> PAGE_SHIFT, vma->vm_end - vma->vm_start, vma->vm_page_prot)；

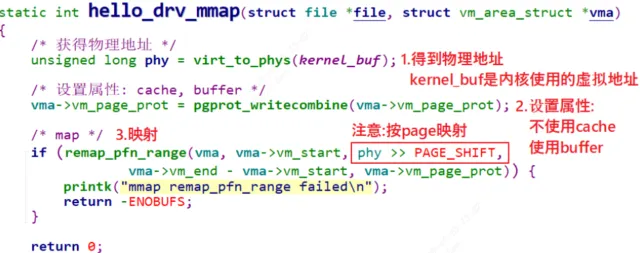

img pgprot_writecombine设置属性为Non-cached buffered (NCB)

#include <asm/pgtable.h>
#define pgprot_noncached(prot) \
		__pgprot_modify(prot, PTE_ATTRINDX_MASK, PTE_ATTRINDX(MT_DEVICE_nGnRnE) | PTE_PXN | PTE_UXN)
#define pgprot_writecombine(prot) \
		__pgprot_modify(prot, PTE_ATTRINDX_MASK, PTE_ATTRINDX(MT_NORMAL_NC) | PTE_PXN | PTE_UXN)
#define pgprot_device(prot) \
		__pgprot_modify(prot, PTE_ATTRINDX_MASK, PTE_ATTRINDX(MT_DEVICE_nGnRE) | PTE_PXN | PTE_UXN)

img img 注意：remap_pfn_range 中，pfn 的意思是“ Page Frame Number”。在 Linux 中，整个物理地址空间可以分为第 0 页、第 1 页、第 2 页，诸如此类，这就是 pfn。假设每页大小是 4K，那么给定物理地址 phy，它的 pfn = phy / 4096 = phy >> 12。内核的 page 一般是 4K，但是也可以配置内核修改 page的大小。所以为了通用， pfn = phy >> PAGE_SHIFT

#include <linux/mm.h>
int remap_pfn_range(struct vm_area_struct *, unsigned long addr,
			unsigned long pfn, unsigned long size, pgprot_t);

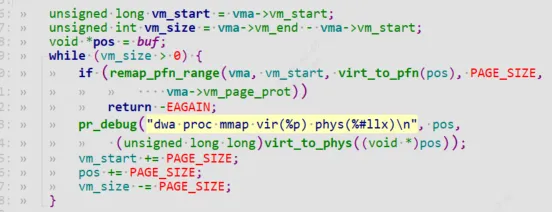

如果我们的buf不是用kmalloc, 而是vmalloc，那么需要映射多次，每次映射一个page 4k.(MMU过程中内存以page为单位作为连续内存单元)

5.3 mmap应用代码示例分析

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <sys/mman.h>
#include <unistd.h>

/*
 * ./hello_drv_test
 */
int main(int argc, char **argv){
	int fd;
	char *buf;
	int len;
	char str[1024];
	/* 1. 打开文件 */
	fd = open("/dev/hello", O_RDWR);
	if (fd == -1)
	{
		printf("can not open file /dev/hello\n");
		return -1;
	}
	/* 2. mmap
	 * MAP_SHARED  : 多个APP都调用mmap映射同一块内存时, 对内存的修改大家都可以看到。
	 *               就是说多个APP、驱动程序实际上访问的都是同一块内存
	 * MAP_PRIVATE : 创建一个copy on write的私有映射。
	 *               当APP对该内存进行修改时，其他程序是看不到这些修改的。
	 *               当APP写内存时, 内核会先创建一个页拷贝给这个APP,
	 *               这个页拷贝是这个APP私有的, 其他APP/驱动无法访问。
	 */
	buf =  mmap(NULL, 1024*8, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
	if (buf == MAP_FAILED){
		printf("can not mmap file /dev/hello\n");
		return -1;
	}

	printf("mmap address = 0x%x\n", buf);
	printf("buf origin data = %s\n", buf); /* old */

	/* 3. write */
	strcpy(buf, "new");

	/* 4. read & compare */
	/* 对于MAP_SHARED映射:  str = "new"
	 * 对于MAP_PRIVATE映射: str = "old"
	 */
	read(fd, str, 1024);
	if (strcmp(buf, str) == 0)
	{
		/* 对于MAP_SHARED映射，APP写的数据驱动可见
		 * APP和驱动访问的是同一个内存块
		 */
		printf("compare ok!\n");
	} else {
		/* 对于MAP_PRIVATE映射，APP写数据时, 是写入原来内存块的"拷贝"
		 */
		printf("compare err!\n");
		printf("str = %s!\n", str);  /* old */
		printf("buf = %s!\n", buf);  /* new */
	}

	while (1){
		sleep(10);  /* cat /proc/pid/maps */
	}

	munmap(buf, 1024*8);
	close(fd);
	return 0;
}

5.3.1 共享映射与私有映射

/*
 * MAP_SHARED  : 多个APP都调用mmap映射同一块内存时, 对内存的修改大家都可以看到。
 *               就是说多个APP、驱动程序实际上访问的都是同一块内存
 * MAP_PRIVATE : 创建一个copy on write的私有映射。
 *               当APP对该内存进行修改时，其他程序是看不到这些修改的。
 *               就是当APP写内存时, 内核会先创建一个拷贝给这个APP,
 *               这个拷贝是这个APP私有的, 其他APP、驱动无法访问。
*/

#include <sys/mman.h>
   void *mmap(void *addr, size_t length, int prot, int flags,
			  int fd, off_t offset);
   int munmap(void *addr, size_t length);

5.3.2 copy on write

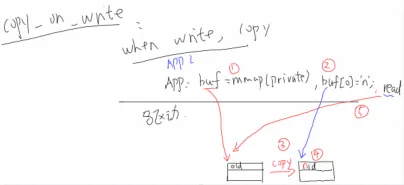

① mmap时使用MAP_PRIVATE ②③ 当写入mmap内存时，会copy这块内存 ④写入新数据，会将数据写入新copy的内存 ⑤使用read读数据还是从旧的那块映射内存去读，因此这时会与buf中的数据不一样

6 vm_area_struct->vm_pgoff

在设备驱动开发中，vm_area_struct->vm_pgoff（以下简称vm_pgoff）是虚拟内存区域（VMA）的核心字段之一，本质是以页为单位的偏移量，核心作用是关联「用户态虚拟地址」和「内核侧物理 / 线性地址」的映射关系。下面从含义、使用场景、具体示例三个维度讲清楚它的用法。

一、先理解 vm_pgoff 的本质

vm_pgoff 的定义在 <linux/mm_types.h> 中，类型为 unsigned long，表示：

该 VMA 对应的「后备存储（backing store）」的偏移量，单位是页（PAGE_SIZE，通常 4KB）。

不同场景下，「后备存储」的含义不同：

  • 文件映射（mmap 文件）：偏移量指向文件的某一页（即文件偏移 ÷ PAGE_SIZE）；
  • 设备映射（mmap 设备）：偏移量指向设备的物理内存 / 寄存器的某一页（即设备物理地址 ÷ PAGE_SIZE）；
  • 匿名映射：无实际后备存储，vm_pgoff 通常为 0。

对设备驱动来说，核心场景是设备内存 / 寄存器的 mmap 映射，此时vm_pgoff是用户态传入的偏移量（mmap 的第二个参数off）经过页对齐后的结果：

plaintext

vm_pgoff = (off >> PAGE_SHIFT);  // PAGE_SHIFT=12（4KB页），等价于 off / PAGE_SIZE

二、vm_pgoff 的核心使用场景

驱动中使用vm_pgoff主要在两个关键函数里：

  1. mmap 驱动方法（file_operations->mmap）：解析用户传入的偏移，验证合法性；
  2. remap_pfn_range/io_remap_pfn_range：将偏移转换为物理页帧号（PFN），完成虚实映射。

关键前置概念：物理页帧号（PFN）

物理地址转换为 PFN 的公式：

PFN = (物理地址) >> PAGE_SHIFT;  // 等价于 物理地址 / PAGE_SIZE

而vm_pgoff是用户期望的「设备物理地址偏移（页单位）」，因此最终映射的 PFN = 设备基地址 PFN + vm_pgoff。

三、具体使用示例（设备 mmap 场景）

以「将设备物理寄存器映射到用户态」为例，完整展示vm_pgoff的用法：

步骤 1：驱动 mmap 方法的实现

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/mm.h>
#include <linux/io.h>
#include <linux/cdev.h>

// 假设设备物理基地址（实际需替换为硬件真实地址）
#define DEV_PHYS_BASE 0x10000000
// 设备寄存器总大小（4页，16KB）
#define DEV_PHYS_SIZE (4 * PAGE_SIZE)
// 设备物理基地址对应的PFN
#define DEV_BASE_PFN (DEV_PHYS_BASE >> PAGE_SHIFT)

static int dev_mmap(struct file *filp, struct vm_area_struct *vma)
{
    unsigned long pfn;
    unsigned long vma_size = vma->vm_end - vma->vm_start;
    unsigned long max_off = DEV_PHYS_SIZE >> PAGE_SHIFT;

    // 1. 验证用户传入的偏移（vm_pgoff）是否合法
    // 若偏移超过设备总页数，或映射大小超过设备剩余空间，直接返回错误
    if (vma->vm_pgoff >= max_off || (vma->vm_pgoff + (vma_size >> PAGE_SHIFT)) > max_off) {
        pr_err("Invalid vm_pgoff: %lu (max: %lu)\n", vma->vm_pgoff, max_off);
        return -EINVAL;
    }

    // 2. 计算要映射的物理页帧号（核心：基地址PFN + vm_pgoff）
    pfn = DEV_BASE_PFN + vma->vm_pgoff;

    // 3. 清除VMA的写保护（若设备需要可写）
    vma->vm_flags |= VM_IO | VM_DONTEXPAND | VM_DONTDUMP;
    vma->vm_page_prot = pgprot_noncached(vma->vm_page_prot);  // 设备寄存器需非缓存

    // 4. 建立虚实映射（核心调用）
    if (io_remap_pfn_range(vma, vma->vm_start, pfn, vma_size, vma->vm_page_prot)) {
        pr_err("remap_pfn_range failed\n");
        return -EAGAIN;
    }

    return 0;
}

// 文件操作集
static const struct file_operations dev_fops = {
    .owner = THIS_MODULE,
    .mmap  = dev_mmap,  // 关联mmap方法
};

// 驱动注册/注销等代码（简化）
static struct cdev dev_cdev;
static dev_t dev_no;

static int __init dev_init(void)
{
    alloc_chrdev_region(&dev_no, 0, 1, "dev_mmap_demo");
    cdev_init(&dev_cdev, &dev_fops);
    cdev_add(&dev_cdev, dev_no, 1);
    return 0;
}

static void __exit dev_exit(void)
{
    cdev_del(&dev_cdev);
    unregister_chrdev_region(dev_no, 1);
}

module_init(dev_init);
module_exit(dev_exit);
MODULE_LICENSE("GPL");

步骤 2：用户态测试（验证 vm_pgoff 的作用）

用户态通过mmap传入偏移，驱动通过vm_pgoff解析：

// 用户态代码
#include <stdio.h>
#include <sys/mman.h>
#include <fcntl.h>
#include <unistd.h>

#define PAGE_SIZE 4096
#define DEV_PATH "/dev/dev_mmap_demo"

int main()
{
    int fd = open(DEV_PATH, O_RDWR);
    if (fd < 0) { perror("open"); return -1; }

    // 映射设备的第2页（偏移PAGE_SIZE，对应vm_pgoff=1）
    unsigned char *addr = mmap(NULL, PAGE_SIZE, PROT_READ|PROT_WRITE,
                               MAP_SHARED, fd, PAGE_SIZE);
    if (addr == MAP_FAILED) { perror("mmap"); return -1; }

    // 读写映射地址（对应设备物理地址 0x10000000 + PAGE_SIZE）
    *addr = 0x55;  // 写入设备寄存器第2页的首地址
    printf("Write 0x55 to offset %lu (vm_pgoff=1)\n", (unsigned long)PAGE_SIZE);

    munmap(addr, PAGE_SIZE);
    close(fd);
    return 0;
}

四、关键注意事项

  1. 页对齐检查：用户传入的off（mmap 的第 5 个参数）必须是 PAGE_SIZE 的整数倍，内核会自动将其转为vm_pgoff，但驱动仍需验证（避免非对齐偏移导致错误）；
  2. 边界校验：必须检查vm_pgoff + 映射页数是否超过设备总页数，否则会导致越界访问；
  3. VM_IO 标记：映射设备内存时，必须设置vma->vm_flags |= VM_IO，告知内核这是 I/O 内存，避免被 swap、kcompactd 等机制干扰；
  4. 非缓存属性：设备寄存器通常需要非缓存（pgprot_noncached），否则用户态写操作可能被 CPU 缓存吞掉，无法到达硬件。
linux内核机制-4-内核定时器 Linux内核机制-6-内核链表
