1 LED子系统介绍

用来管理控制板子的led灯，比如系统心跳灯，普通的硬盘指示灯光，颜色灯，休眠唤醒灯等等。

led 子系统相关描述可在内核源码 Documentation/leds/leds-class.txt 了解。

led 子系统是一个简单的 Linux 子系统，在目录 /sys/class/leds 下展示该子系统设备，每个设备都有自己的属性：

brightness：设置 LED 亮度，范围 0 ~ max_brightness
max_brightness：最大亮度（255 或其他数字）
trigger：触发方式，如 heartbeat、mmc0、backlight、gpio
delay_off、delay_on：trigger为timer时，LED亮灭的时间，单位ms

kernel/include/linux/leds.h

enum led_brightness {
	LED_OFF  = 0,    //全暗
	LED_HALF = 127,  //一半亮度
	LED_FULL = 255,  //最大亮度
};

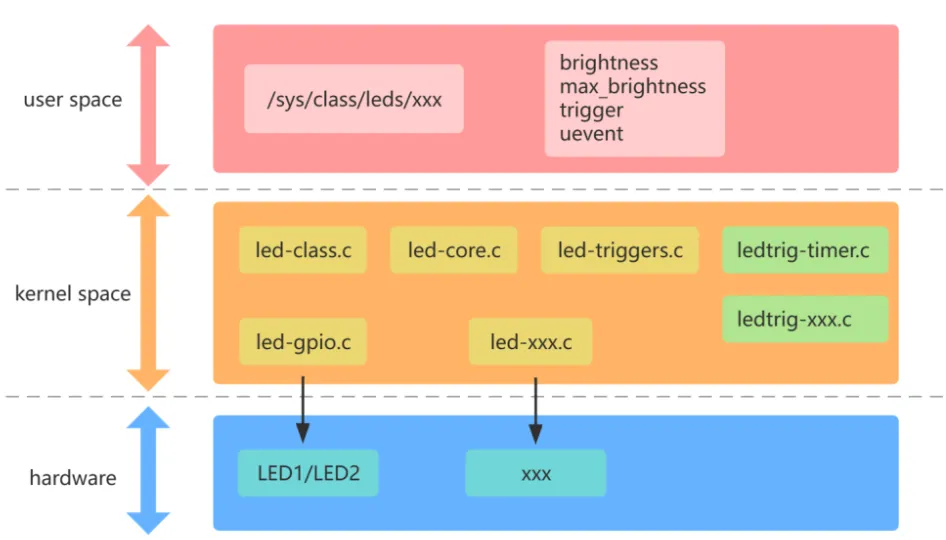

1.1 代码框架分析

led-class.c (led 子系统框架的入口)

维护 LED 子系统的所有 LED 设备，为 LED 设备提供注册操作函数:

led_classdev_register()
devm_led_classdev_register()

注销操作函数:
led_classdev_unregister()
devm_led_classdev_unregister();

电源管理的休眠和恢复操作函数:
led_classdev_suspend()
led_classdev_resume();

用户态操作接口:brightness 、max_brightness

led-core.c

抽象出 LED 操作逻辑，封装成函数导出，供其它文件使用:

led_init_core(): 核心初始化;
led_blink_set(): 设置led闪烁时间:
led_blink_set_oneshot() : 闪烁一次
led_stop_software_blink() : led停止闪烁
led_set_brightness() : 设置led的亮度
led_update_brightness : 更新亮度
led_sysfs_disable : 用户态关闭
led_sysfs enable : 用户态打开
leds_list : leds链表;
leds_list_lock : leds链表锁

led-triggers.c

维护 LED 子系统的所有触发器，为触发器提供注册操作函数:

led_trigger_register()
devm_led_trigger_register()
led_trigger_register_simple()

注销操作函数:
led_trigger_unregister()
led_trigger_unregister_simple()

以及其它触发器相关的操作函数

ledtrig-timer.c、ledtrig-xxx.c

以 ledtrig-timer.c 为例

入口函数调用 led_trigger_register() 注册触发器，
注册时候传入 led_trigger 结构体，里面有 activate 和 deactivate 成员函数指针，
作用是生成 delay_on 、 delay_off 文件

同时还提供 delay_on 和 delay_off 的用户态操作接口
卸载时，使用 led_trigger_unregister() 注销触发器

leds-gpio.c、leds-xxx.c

以 leds-gpio.c 为例

在通过设备树或者其它途径匹配到设备信息后，将调用 probe() 函数，
然后再根据设备信息设置 led_classdev，
最后调用 devm_led_classdev_register() 注册 LED 设备。

对于驱动开发人员，LED框架已经有了，并不需要我们去熟悉，只要知道如何使用，它是如何与我们的硬件相关联的，只要熟悉leds-gpio.c。

1.2 结构体描述

1.2.1 led_classdev

struct led_classdev {
	 const char  *name;//名字
	 enum led_brightness  brightness;//亮度
	 enum led_brightness  max_brightness;//最大亮度
	 int    flags;

	 /* Lower 16 bits reflect status */
	#define LED_SUSPENDED  (1 << 0)
	 /* Upper 16 bits reflect control information */
	#define LED_CORE_SUSPENDRESUME (1 << 16)
	#define LED_BLINK_ONESHOT (1 << 17)
	#define LED_BLINK_ONESHOT_STOP (1 << 18)
	#define LED_BLINK_INVERT (1 << 19)
	#define LED_SYSFS_DISABLE (1 << 20)
	#define SET_BRIGHTNESS_ASYNC (1 << 21)
	#define SET_BRIGHTNESS_SYNC (1 << 22)
	#define LED_DEV_CAP_FLASH (1 << 23)

	//设置亮度API
	 void  (*brightness_set)(struct led_classdev *led_cdev,enum led_brightness brightness);
	 int  (*brightness_set_sync)(struct led_classdev *led_cdev,enum led_brightness brightness);

	//获取亮度API
	 enum led_brightness (*brightness_get)(struct led_classdev *led_cdev);

	//闪烁时点亮和熄灭的时间设置
	 int  (*blink_set)(struct led_classdev *led_cdev,unsigned long *delay_on,unsigned long *delay_off);

	 struct device  *dev;
	 const struct attribute_group **groups;

	//leds-list的node
	 struct list_head  node;
	//默认trigger的名字
	 const char  *default_trigger;
	//闪烁的开关时间
	 unsigned long   blink_delay_on, blink_delay_off;
	//闪烁的定时器链表
	 struct timer_list  blink_timer;
	//闪烁的亮度
	 int    blink_brightness;
	 void   (*flash_resume)(struct led_classdev *led_cdev);

	 struct work_struct set_brightness_work;
	 int   delayed_set_value;

	#ifdef CONFIG_LEDS_TRIGGERS
	//trigger的锁
	 struct rw_semaphore  trigger_lock;
	//led的trigger
	 struct led_trigger *trigger;
	//trigger的链表
	 struct list_head  trig_list;
	//trigger的数据
	 void   *trigger_data;
	 bool   activated;
	#endif
	 struct mutex  led_access;
	};

1.2.2 gpio_led

struct gpio_led {
	const char *name;
	const char *default_trigger;
	unsigned 	gpio;
	unsigned	active_low : 1;
	unsigned	retain_state_suspended : 1;
	unsigned	panic_indicator : 1;
	unsigned	default_state : 2;
	/* default_state should be one of LEDS_GPIO_DEFSTATE_(ON|OFF|KEEP) */
	struct gpio_desc *gpiod;
};

name: led名字
default_trigger: LED 灯在Linux 系统中的默认功能，比如作为系统心跳指示灯等等。
default_state: 默认状态，如：

#define LEDS_GPIO_DEFSTATE_OFF		0
#define LEDS_GPIO_DEFSTATE_ON		1
#define LEDS_GPIO_DEFSTATE_KEEP		2

gpiod：用于描述控制LED的gpio。

2 LED 驱动使能

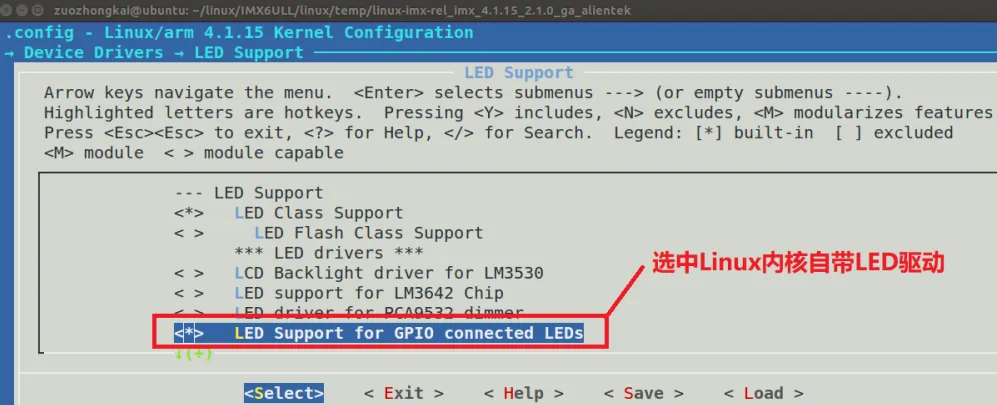

输入make menuconfig

-> Device Drivers
	-> LED Support (NEW_LEDS [=y])
		->LED Support for GPIO connected LEDs

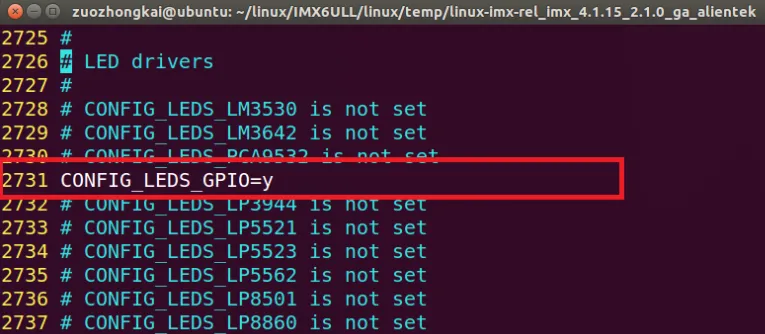

可以看出，把 Linux 内部自带的 LED 灯驱动编译进内核以后，CONFIG_LEDS_GPIO 就会等于‘y’：

3 Linux 内核自带 LED 驱动分析

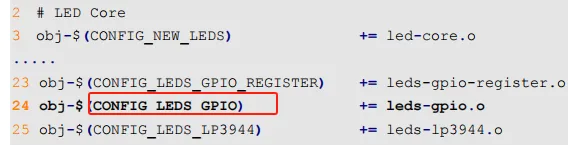

LED 灯驱动文件为/drivers/leds/leds-gpio.c，大家可以打开/drivers/leds/Makefile 这个文件：

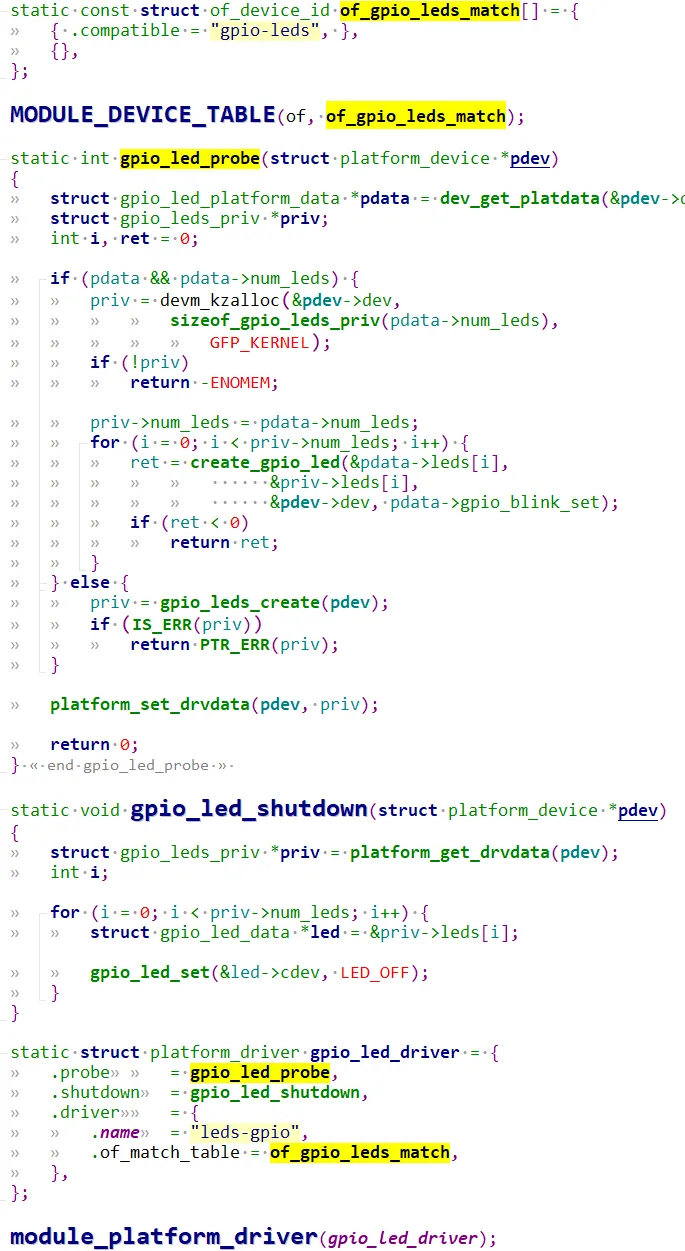

来看一下leds-gpio.c这个驱动文件：

static const struct of_device_id of_gpio_leds_match[] = {
	{ .compatible = "gpio-leds", },
	{},
};
......
static struct platform_driver gpio_led_driver = {
	.probe = gpio_led_probe,
	.remove = gpio_led_remove,
	.driver = {
	.name = "leds-gpio",
	.of_match_table = of_gpio_leds_match,
	},
};

module_platform_driver(gpio_led_driver);

LED 驱动的匹配表，此表只有一个匹配项，compatible 内容为“gpio-leds”，
因此设备树中的 LED 灯设备节点的 compatible 属性值也要为“gpio-leds”，否则设备和驱动匹
配不成功，驱动就没法工作。

利用内核自带LED子系统驱动，可以帮我们很好的控制板子产品的指示灯，不需要单独编写驱动程序。

3.1 gpio_led_probe 函数简析

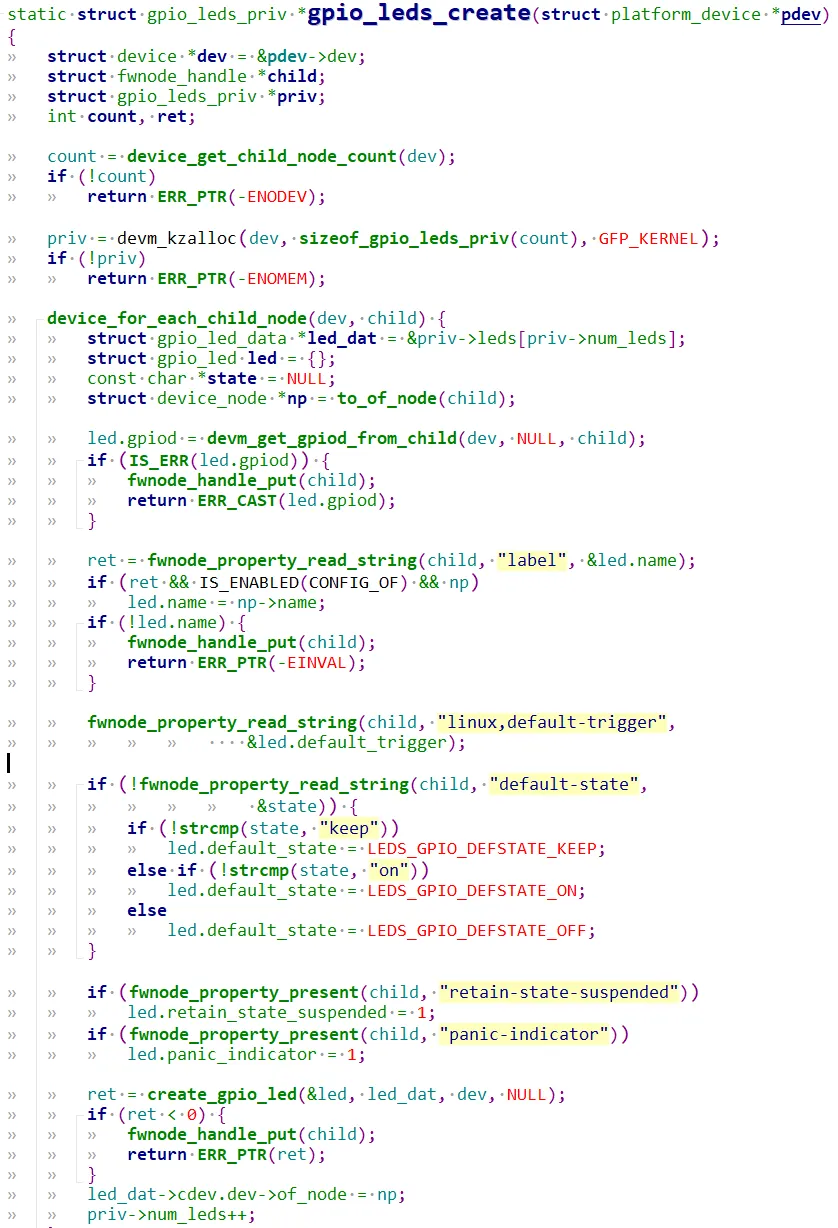

进入probe函数，pdata此时为空，进入gpio_leds_create：

调用 device_get_child_node_count 函数统计子节点数量，一般在在设备树中创建
一个节点表示 LED 灯，然后在这个节点下面为每个 LED 灯创建一个子节点。因此子节点数量也是 LED 灯的数量。
遍历每个子节点，获取每个子节点的信息：
2.1 devm_get_gpiod_from_child获取每个gpio灯的gpio_desc信息。
2.2 获取label属性，label作为led的名字
2.3 获取“linux,default-trigger”属性，可以通过此属性设置某个 LED 灯在Linux 系统中的默认功能，比如作为系统心跳指示灯等等。
2.4 获取“default-state”属性值，也就是 LED 灯的默认状态属性
2.5 create_gpio_led 函数创建 LED 相关的 io，常用gpio操作，下面详细介绍

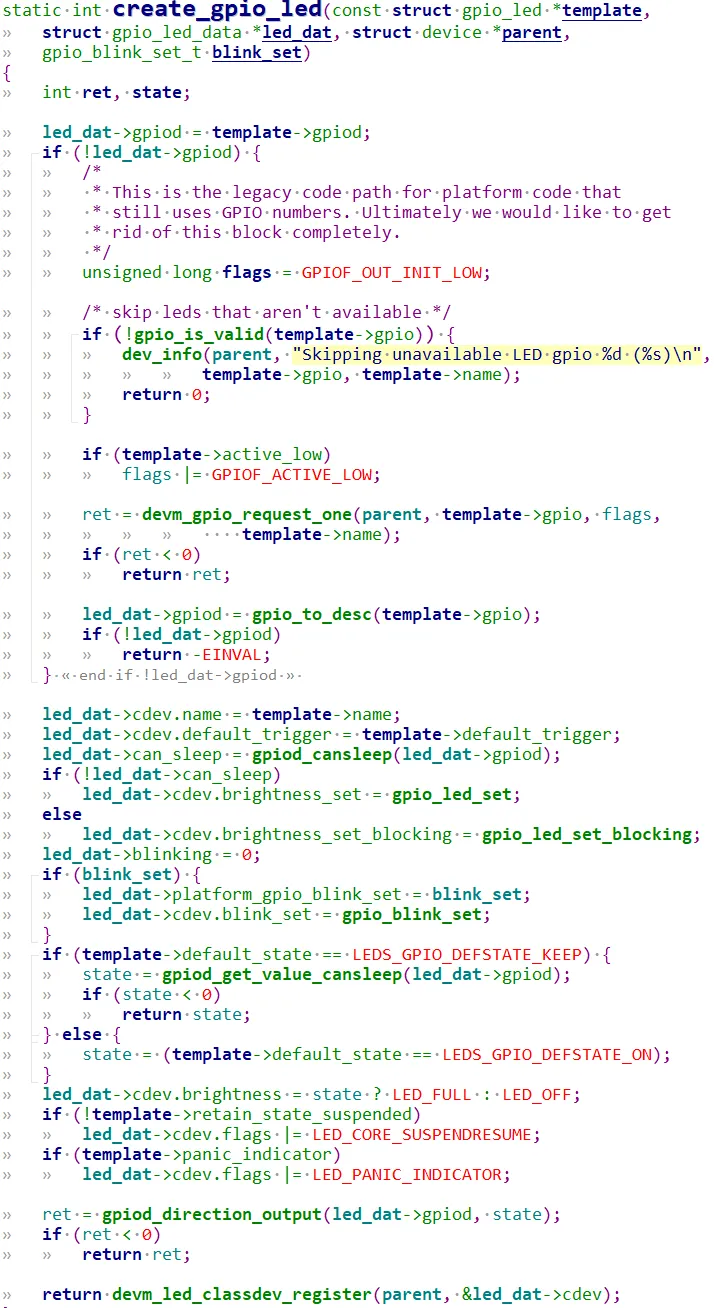

3.1.1 create_gpio_led

先获取gpiod信息
配置led_dat属性，包括default_state, brightness等信息
配置gpio方向
将led注册给LED子系统

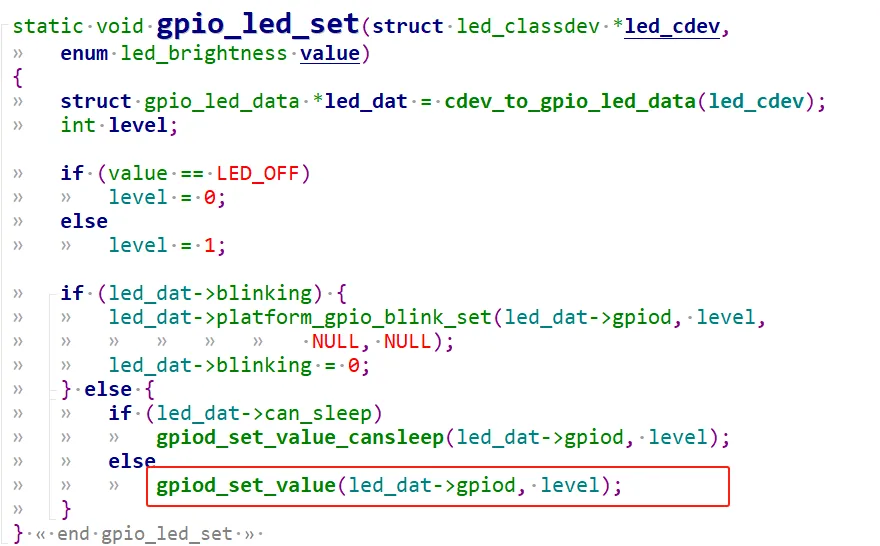

3.1.2 开启关闭led

4 led子系统应用举例

4.1 dts编写

dtsleds {
	compatible = "gpio-leds";
	led0 {
		label = "red";
		gpios = <&gpio1 3 GPIO_ACTIVE_LOW>;
		default-state = "off";
	};
};

创建一个节点表示 LED 灯设备，比如 dtsleds，如果板子上有多个 LED 灯的话每个 LED灯都作为 dtsleds 的子节点。

dtsleds 节点的compatible属性值一定要为“gpio-leds”。
设置label属性，此属性为可选，每个子节点都有一个 label 属性，label 属性一般表示LED 灯的名字，比如以颜色区分的话就是 red、green 等等。
每个子节点必须要设置gpios属性值，表示此 LED 所使用的 GPIO 引脚！
可以设置“linux,default-trigger”属性值，也就是设置 LED 灯的默认功能，可以查阅Documentation/devicetree/bindings/leds/common.txt 这个文档来查看可选功能，比如：

backlight：LED 灯作为背光。
default-on：LED 灯打开
heartbeat：LED 灯作为心跳指示灯，可以作为系统运行提示灯。
ide-disk：LED 灯作为硬盘活动指示灯。
timer：LED 灯周期性闪烁，由定时器驱动，闪烁频率可以修改

可以设置“default-state”属性值，可以设置为 on、off 或 keep，为 on 的时候 LED 灯默认打开，为 off 的话 LED 灯默认关闭，为 keep 的话 LED 灯保持当前模式

启动开发板：
进入到 leds 目录中：
测试：

echo 1 > /sys/class/leds/red/brightness //打开 LED0
echo 0 > /sys/class/leds/red/brightness //关闭 LED0

如果能正常的打开和关闭 LED 灯话就说明使用led子系统ok。

4.2 修改该led成系统心跳灯

dtsleds {
	compatible = "gpio-leds";
	led0 {
		label = "red";
		gpios = <&gpio1 3 GPIO_ACTIVE_LOW>;
		linux,default-trigger = "heartbeat";
		default-state = "on";
	};
};

设置 LED0 为 heartbeat。
第 8 行，默认打开 LED0。

5 基于sysfs操作led子系统

5.1 点亮 LED

echo 255 > /sys/class/leds/led1/brightness
cat /sys/class/leds/led1/brightness
cat /sys/class/leds/led1/max_brightness

5.2 闪烁

cat /sys/class/leds/led1/trigger

会看到 trigger_list
[none] mmc0 mmc1 mmc2 timer
其中的 timer 这个 trigger 是 ledtrig-timer.c 中模块初始化的时候注册进去的

echo timer > /sys/class/leds/led1/trigger
这一句会调用
led_trigger_store()->
   led_trigger_set()->
     trigger->activate(led_cdev);
从而调用 ledtrig-timer.c 文件里 的timer_trig_activate()，
在 /sys/class/leds/led1/ 下创建 delay_on、delay_off 两个文件

echo 100 > /sys/class/leds/led1/delay_on
echo 200 > /sys/class/leds/led1/delay_off
这样会闪烁，亮 100ms 灭 200ms

5.3 关闭 LED

echo 0 > /sys/class/leds/led1/delay_on
或
echo 0 > /sys/class/leds/led1/brightness
