1 工作队列workqueue引入

定时器、 tasklet，它们都是在软中断上下文中执行的且无法休眠。那么如果一旦中断要处理耗时复杂的操作，就会长期占用cpu。如果使用内核线程来处理这些耗时的工作，那就可以解决cpu占用问题。
Linux内核中工作队列workqueue就是线程化处理的一种方式，“工作队列”(workqueue), 它是内核自带的内核线程。要使用“工作队列”，只需要把“工作”放入“工作队列"中，对应的内核线程就会取出 “工作”，执行里面的函数。

工作队列的应用场合：
要做的事情比较耗时，甚至可能需要休眠，那么可以使用工作队列。
缺点：多个工作(函数)是在某个内核线程中依序执行的，前面函数执行很慢，就会影响到后面的函数。
在多 CPU 的系统下，一个工作队列可以有多个内核线程，可以在一定程度上缓解这个问题。

工队队列的源码机制在Linux-4.9.88\kernel\workqueue.c，头文件在Linux-4.9.88\include\linux\workqueue.h

1.1 work_struct描述

struct work_struct {
	atomic_long_t data;
	struct list_head entry;
	work_func_t func;
#ifdef CONFIG_LOCKDEP
	struct lockdep_map lockdep_map;
#endif
};

img img 表示一个work结构，一个任务或者叫做一个工作，里面的.func表示是要执行的任务函数，类型定义为：

typedef void (*work_func_t)(struct work_struct *work);

1.1.1 定义一个work

#define DECLARE_WORK(n, f) \
struct work_struct n = __WORK_INITIALIZER(n, f)
#define DECLARE_DELAYED_WORK(n, f) \
struct delayed_work n = __DELAYED_WORK_INITIALIZER(n, f, 0)

//第 1 个宏是用来定义一个 work_struct 结构体，要指定它的函数。
//第 2 个宏用来定义一个 delayed_work 结构体，也要指定它的函数。所以“delayed”
   // ，意思就是说要让它运行时，可以指定：某段时间之后你再执行

img 定义一个work为n, 并且初始化函数f.

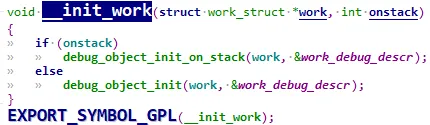

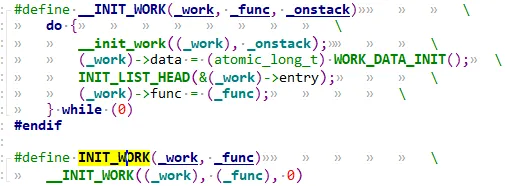

如果代码中定义好了一个work_struct结构体，那么可以用INIT_WORK函数来初始化：
img img

#define INIT_WORK(_work, _func)						\
	__INIT_WORK((_work), (_func), 0)

1.1.2 使用work

初始化完work后，调用schedule_work即可调度工作队列进行处理当前任务。
调用 schedule_work 时，就会把work_struct 结构体放入队列system_wq中，并唤醒对应的内核线程。内核线程就会从队列里把 work_struct 结构体取出来，执行里面的函数。

/**
 * schedule_work - put work task in global workqueue
 * @work: job to be done
 *
 * Returns %false if @work was already on the kernel-global workqueue and
 * %true otherwise.
 *
 * This puts a job in the kernel-global workqueue if it was not already
 * queued and leaves it in the same position on the kernel-global
 * workqueue otherwise.
 */
static inline bool schedule_work(struct work_struct *work)
{
	return queue_work(system_wq, work);
}

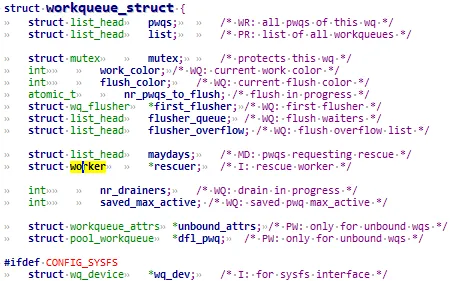

可以看到system_wq是内核自带的队列，结构属性为struct workqueue_struct
img 如果不想用内核自带的system_wq来调度我们的work, 那么可以调用create_workqueue函数自行创建工队队列。然后用queue_work函数使能.

1.1.3 工作队列相关函数

函数名作用
create_workqueue在 Linux 系统中已经有了现成的 system_wq 等工作队列，你当然也可以自己调用 create_workqueue 创建工作队列，对于 SMP 系统，这个工作队列会有多个内核线程与它对应，创建工作队列时，内核会帮这个工作队列创建多个内核线程
create_singlethread_workqueue如果想只有一个内核线程与工作队列对应，可以用本函数创建工作队列，创建工作队列时，内核会帮这个工作队列创建一个内核线程
destroy_workqueue销毁工作队列
schedule_work调度执行一个具体的 work，执行的 work 将会被挂入 Linux 系统提供的工作队列
schedule_delayed_work延迟一定时间去执行一个具体的任务，功能与 schedule_work 类似，多了一个延迟时间
queue_work跟 schedule_work 类似，schedule_work 是在系统默认的工作队列上执行一个work，queue_work 需要自己指定工作队列
queue_delayed_work跟 schedule_delayed_work 类似，schedule_delayed_work 是在系统默认的工作队列上执行一个 work，queue_delayed_work 需要自己指定工作队列
flush_work等待一个 work 执行完毕，如果这个 work 已经被放入队列，那么本函数等它执行完毕，并且返回 true；如果这个 work 已经执行完华才调用本函数，那么直接返回 false
flush_delayed_work等待一个 delayed_work 执行完毕，如果这个 delayed_work 已经被放入队列，那么本函数等它执行完毕，并且返回 true；如果这个 delayed_work 已经执行完华才调用本函数，那么直接返回 false

2 编写代码及解析

2.1 workqueue用例驱动源码

驱动代码

#include <linux/module.h>
#include <linux/poll.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>
#include <linux/platform_device.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/irq.h>
#include <linux/slab.h>
#include <linux/fcntl.h>
#include <linux/timer.h>
#include <linux/workqueue.h>
#include <asm/current.h>

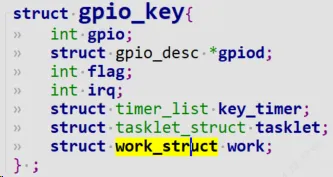

struct gpio_key{
	int gpio;
	struct gpio_desc *gpiod;
	int flag;
	int irq;
	struct timer_list key_timer;
	struct tasklet_struct tasklet;
	struct work_struct work;
} ;

static struct gpio_key *gpio_keys_100ask;
static int major = 0;
static struct class *gpio_key_class;

#define BUF_LEN 128
static int g_keys[BUF_LEN];
static int r, w;
struct fasync_struct *button_fasync;
#define NEXT_POS(x) ((x+1) % BUF_LEN)

static int is_key_buf_empty(void){
	return (r == w);
}
static int is_key_buf_full(void){
	return (r == NEXT_POS(w));
}
static void put_key(int key){
	if (!is_key_buf_full()){
		g_keys[w] = key;
		w = NEXT_POS(w);
	}
}

static int get_key(void){
	int key = 0;
	if (!is_key_buf_empty()){
		key = g_keys[r];
		r = NEXT_POS(r);
	}
	return key;
}

static DECLARE_WAIT_QUEUE_HEAD(gpio_key_wait);
static void key_timer_expire(unsigned long data){
	struct gpio_key *gpio_key = data;
	int val;
	int key;
	val = gpiod_get_value(gpio_key->gpiod);
	printk("key_timer_expire key %d %d\n", gpio_key->gpio, val);
	key = (gpio_key->gpio << 8) | val;
	put_key(key);
	wake_up_interruptible(&gpio_key_wait);
	kill_fasync(&button_fasync, SIGIO, POLL_IN);
}

static void key_tasklet_func(unsigned long data){
	struct gpio_key *gpio_key = data;
	int val;
	int key;

	val = gpiod_get_value(gpio_key->gpiod);
	printk("key_tasklet_func key %d %d\n", gpio_key->gpio, val);
}

static void key_work_func(struct work_struct *work){
	struct gpio_key *gpio_key = container_of(work, struct gpio_key, work);
	int val;
	val = gpiod_get_value(gpio_key->gpiod);
	printk("key_work_func: the process is %s pid %d\n",current->comm, current->pid);
	printk("key_work_func key %d %d\n", gpio_key->gpio, val);
}

static ssize_t gpio_key_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset){
	int err;
	int key;
	if (is_key_buf_empty() && (file->f_flags & O_NONBLOCK))
		return -EAGAIN;
	wait_event_interruptible(gpio_key_wait, !is_key_buf_empty());
	key = get_key();
	err = copy_to_user(buf, &key, 4);
	return 4;
}

static unsigned int gpio_key_drv_poll(struct file *fp, poll_table * wait){
	poll_wait(fp, &gpio_key_wait, wait);
	return is_key_buf_empty() ? 0 : POLLIN | POLLRDNORM;
}

static int gpio_key_drv_fasync(int fd, struct file *file, int on){
	if (fasync_helper(fd, file, on, &button_fasync) >= 0)
		return 0;
	else
		return -EIO;
}

static struct file_operations gpio_key_drv = {
	.owner	 = THIS_MODULE,
	.read    = gpio_key_drv_read,
	.poll    = gpio_key_drv_poll,
	.fasync  = gpio_key_drv_fasync,
};
static irqreturn_t gpio_key_isr(int irq, void *dev_id){
	struct gpio_key *gpio_key = dev_id;
	//printk("gpio_key_isr key %d irq happened\n", gpio_key->gpio);
	tasklet_schedule(&gpio_key->tasklet);
	mod_timer(&gpio_key->key_timer, jiffies + HZ/50);
	schedule_work(&gpio_key->work);
	return IRQ_WAKE_THREAD;
}

static irqreturn_t gpio_key_thread_func(int irq, void *data){
	struct gpio_key *gpio_key = data;
	int val;

	val = gpiod_get_value(gpio_key->gpiod);
	printk("gpio_key_thread_func: the process is %s pid %d\n",current->comm, current->pid);
	printk("gpio_key_thread_func key %d %d\n", gpio_key->gpio, val);
	return IRQ_HANDLED;
}


static int gpio_key_probe(struct platform_device *pdev){
	int err;
	struct device_node *node = pdev->dev.of_node;
	int count;
	int i;
	enum of_gpio_flags flag;

	count = of_gpio_count(node);
	if (!count){
		printk("%s %s line %d, there isn't any gpio available\n", __FILE__, __FUNCTION__, __LINE__);
		return -1;
	}
	gpio_keys_100ask = kzalloc(sizeof(struct gpio_key) * count, GFP_KERNEL);
	for (i = 0; i < count; i++){
		gpio_keys_100ask[i].gpio = of_get_gpio_flags(node, i, &flag);
		if (gpio_keys_100ask[i].gpio < 0){
			printk("%s %s line %d, of_get_gpio_flags fail\n", __FILE__, __FUNCTION__, __LINE__);
			return -1;
		}
		gpio_keys_100ask[i].gpiod = gpio_to_desc(gpio_keys_100ask[i].gpio);
		gpio_keys_100ask[i].flag = flag & OF_GPIO_ACTIVE_LOW;
		gpio_keys_100ask[i].irq  = gpio_to_irq(gpio_keys_100ask[i].gpio);
		setup_timer(&gpio_keys_100ask[i].key_timer, key_timer_expire, &gpio_keys_100ask[i]);
		gpio_keys_100ask[i].key_timer.expires = ~0;
		add_timer(&gpio_keys_100ask[i].key_timer);
		tasklet_init(&gpio_keys_100ask[i].tasklet, key_tasklet_func, &gpio_keys_100ask[i]);
		INIT_WORK(&gpio_keys_100ask[i].work, key_work_func);
	}
	for (i = 0; i < count; i++){
		/*err = request_irq(gpio_keys_100ask[i].irq, gpio_key_isr,
        IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,
        "100ask_gpio_key", &gpio_keys_100ask[i]);*/
		err = request_threaded_irq(gpio_keys_100ask[i].irq
              , gpio_key_isr, gpio_key_thread_func
              , IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING
              , "100ask_gpio_key", &gpio_keys_100ask[i]);
	}

	major = register_chrdev(0, "100ask_gpio_key", &gpio_key_drv);
	gpio_key_class = class_create(THIS_MODULE, "100ask_gpio_key_class");
	if (IS_ERR(gpio_key_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "100ask_gpio_key");
		return PTR_ERR(gpio_key_class);
	}
	device_create(gpio_key_class, NULL, MKDEV(major, 0), NULL, "100ask_gpio_key");
    return 0;

}
static int gpio_key_remove(struct platform_device *pdev){
	struct device_node *node = pdev->dev.of_node;
	int count;
	int i;
	device_destroy(gpio_key_class, MKDEV(major, 0));
	class_destroy(gpio_key_class);
	unregister_chrdev(major, "100ask_gpio_key");
	count = of_gpio_count(node);
	for (i = 0; i < count; i++){
		free_irq(gpio_keys_100ask[i].irq, &gpio_keys_100ask[i]);
		del_timer(&gpio_keys_100ask[i].key_timer);
		tasklet_kill(&gpio_keys_100ask[i].tasklet);
	}
	kfree(gpio_keys_100ask);
    return 0;
}
static const struct of_device_id ask100_keys[] = {
    { .compatible = "100ask,gpio_key" },
    { },
};
static struct platform_driver gpio_keys_driver = {
    .probe      = gpio_key_probe,
    .remove     = gpio_key_remove,
    .driver     = {
        .name   = "100ask_gpio_key",
        .of_match_table = ask100_keys,
    },
};

static int __init gpio_key_init(void){
    return platform_driver_register(&gpio_keys_driver);
}
static void __exit gpio_key_exit(void){
    platform_driver_unregister(&gpio_keys_driver);
}
module_init(gpio_key_init);
module_exit(gpio_key_exit);
MODULE_LICENSE("GPL");

2.2 分析

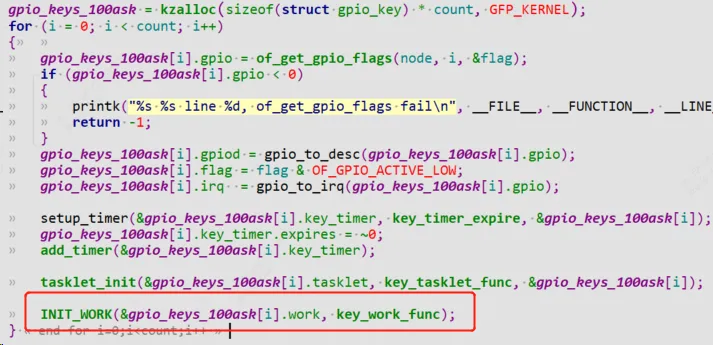

img img 为每一个按键都建立一个work_struct，并且初始化work。

INIT_WORK(&gpio_keys_100ask[i].work, key_work_func);

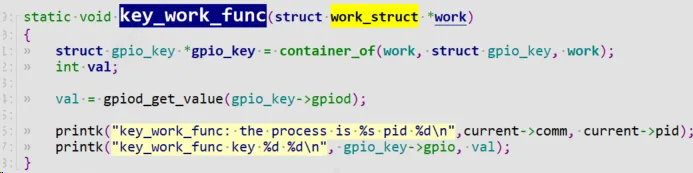

key_work_func是work里面函数，参数为该work自身。该函数只是简单打印该work的自身属性（work名字，work进程id），然后输出按键值。通过container_of找到父亲结构体gpio_key。

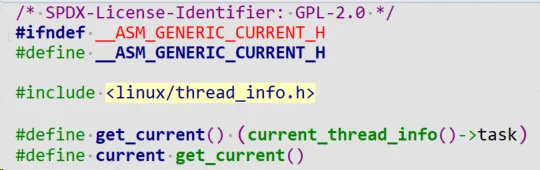

注意：current是Linux内核自带的一个变量，外部驱动要引用它只需要包含头文件：

#include <asm/current.h>

img img 中断到来后，这时候上半部完成清中断等一些列重要操作，使能workqueue工作队列，调用函数schedule_work。
img 内核从系统工作队列system_wq从取出该work，执行里面的函数（key_work_func)。

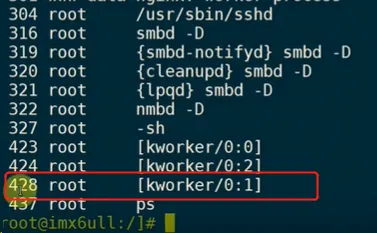

可以看到current信息：pid为428，内核线程名字为[kworker/0:1]
img img

3 工作队列内部机制原理

3.1 Linux 2.x 的工作队列创建过程

代码在kernel\workqueue.c中：

init_workqueues//函数主体如下
keventd_wq = create_workqueue("events");
 __create_workqueue((name), 0, 0)
 for_each_possible_cpu(cpu) {
 err = create_workqueue_thread(cwq, cpu);
 p = kthread_create(worker_thread, cwq, fmt, wq->name, cpu);

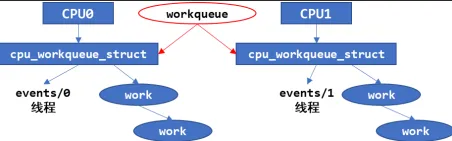

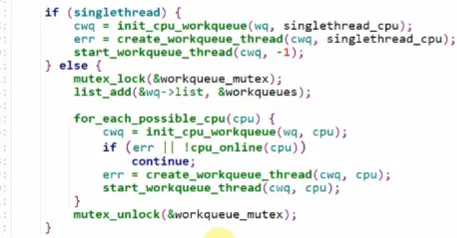

img img 会先分配一个workqueue结构创建一个system_wq工作队列，为每一个 CPU，都创建一个名为“events/X”的内核线程，X 从 0 开始。在创建 workqueue 的同时创建内核线程。

3.2 Linux 4.x 的工作队列创建过程

Linux4.x 中，内核线程和工作队列是分开创建的。先创建内核线程，在 kernel\workqueue.c 中
对每一个cpu，都会创建2个work_pool结构体：

init_workqueues //函数主体如下：
/* initialize CPU pools */
for_each_possible_cpu(cpu) {
 for_each_cpu_worker_pool(pool, cpu) {
 /* 对每一个 CPU 都创建 2 个 worker_pool 结构体，它是含有 ID 的 */
 /* 一个 worker_pool 对应普通优先级的 work，第 2 个对应高优先级的 work */
}

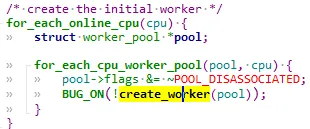

/* create the initial worker */
for_each_online_cpu(cpu) {
 for_each_cpu_worker_pool(pool, cpu) {
 /* 对每一个 CPU 的每一个 worker_pool，创建一个 worker */
/* 每一个 worker 对应一个内核线程 */
 BUG_ON(!create_worker(pool));
 }
}

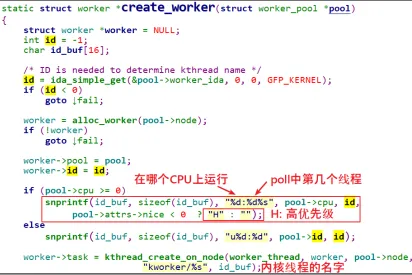

img create_worker 函数代码如下：

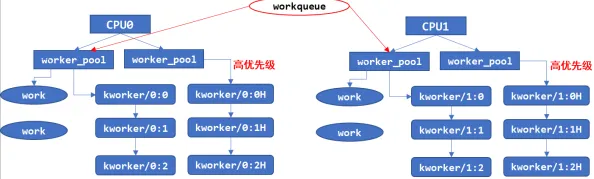

img 创建好内核线程后，再创建 workqueue：这里workqueue会和普通优先级的work_pool建立联系，以后给workqueue添加work的时候会放入work_pool中，执行对应work的时候唤醒相对应的work线程，比如kwork/0:1
img img

3.3 schedule_work

schedule_work 会将 work 添加到默认的工作队列也就是 system_wq 中。

static inline bool schedule_work(struct work_struct *work)
{
    return queue_work(system_wq, work);
}
static inline bool queue_work(struct workqueue_struct *wq,
                  struct work_struct *work)
{
    return queue_work_on(WORK_CPU_UNBOUND, wq, work);
}//queue_work_on ，增加一个参数 WORK_CPU_UNBOUND，这个参数并不是指将当前
//work 绑定到 unbound 类型的 worker_pool 中，只是说明调用者并不指定将当前
//work 绑定到哪个 cpu 上，由系统来分配 cpu.当然，调用者也可以直接使用
//queue_work_on 接口，通过第一个参数来指定当前 work 绑定的 cpu。

bool queue_work_on(int cpu, struct workqueue_struct *wq,
           struct work_struct *work)
{
    ...
    if (!test_and_set_bit(WORK_STRUCT_PENDING_BIT, work_data_bits(work))) {
        __queue_work(cpu, wq, work);
        ret = true;
    }
    ...
    return ret;
}

3.3.1 __queue_work

继续调用__queue_work.

static void __queue_work(int cpu, struct workqueue_struct *wq,
             struct work_struct *work)
{
    ...
    //获取 cpu 相关参数
    if (req_cpu == WORK_CPU_UNBOUND)
        cpu = wq_select_unbound_cpu(raw_smp_processor_id());
    ...

    //检查当前的 work 是不是在这之前被添加到其他 worker_pool 中，
    //如果是，就让它继续在原本的 worker_pool 上运行
    last_pool = get_work_pool(work);
    if (last_pool && last_pool != pwq->pool) {
        struct worker *worker;

        spin_lock(&last_pool->lock);

        worker = find_worker_executing_work(last_pool, work);

        if (worker && worker->current_pwq->wq == wq) {
            pwq = worker->current_pwq;
        } else {
            /* meh... not running there, queue here */
            spin_unlock(&last_pool->lock);
            spin_lock(&pwq->pool->lock);
        }
    } else {
        spin_lock(&pwq->pool->lock);
    }

    //如果超过 pwq 支持的最大的 work 数量，将work添加到 pwq->delayed_works 中
    //，否则就添加到 pwq->pool->worklist 中。
    if (likely(pwq->nr_active < pwq->max_active)) {
        trace_workqueue_activate_work(work);
        pwq->nr_active++;
        worklist = &pwq->pool->worklist;
        if (list_empty(worklist))
            pwq->pool->watchdog_ts = jiffies;
    } else {
        work_flags |= WORK_STRUCT_DELAYED;
        worklist = &pwq->delayed_works;
    }
    //添加 work 到队列中。
    insert_work(pwq, work, worklist, work_flags);
}

主要由3个部分组成：

  1. 获取 cpu 参数
  2. 检查冲突
  3. 添加 work 到队列insert_work

3.3.1.1 insert_work

static void insert_work(struct pool_workqueue *pwq, struct work_struct *work,
            struct list_head *head, unsigned int extra_flags)
{
    struct worker_pool *pool = pwq->pool;
    //设置 work 的 pwq 和 flag。
    set_work_pwq(work, pwq, extra_flags);
    //将 work 添加到 worklist 链表中
    list_add_tail(&work->entry, head);
    //为 pwq 添加引用计数
    get_pwq(pwq);
    //添加内存屏障，防止 cpu 将指令乱序排列
    smp_mb();

    //唤醒 worker 对应的内核线程
    if (__need_more_worker(pool))
		wake_up_worker(pool);
}

简单地说，就是将 work 插入到worker_pool->worklist中。
添加完之后，就会唤醒 worker_pool 中第一个处于idle状态worker->task内核线程，work 就会进入到待处理状态。

3.4 worker_thread调度

static int worker_thread(void *__worker)
{
    struct worker *worker = __worker;
    struct worker_pool *pool = worker->pool;


    worker->task->flags |= PF_WQ_WORKER;
woke_up:
    spin_lock_irq(&pool->lock);
    //在必要的时候删除 worker，退出当前线程。
    if (unlikely(worker->flags & WORKER_DIE)) {
        spin_unlock_irq(&pool->lock);
        WARN_ON_ONCE(!list_empty(&worker->entry));
        worker->task->flags &= ~PF_WQ_WORKER;

        set_task_comm(worker->task, "kworker/dying");
        ida_simple_remove(&pool->worker_ida, worker->id);
        worker_detach_from_pool(worker, pool);
        kfree(worker);
        return 0;
    }

    worker_leave_idle(worker);
recheck:
    //管理 worker 线程
    if (!need_more_worker(pool))
        goto sleep;

    if (unlikely(!may_start_working(pool)) && manage_workers(worker))
        goto recheck;

    //执行 work
    do {
        struct work_struct *work =
            list_first_entry(&pool->worklist,
                     struct work_struct, entry);

        pool->watchdog_ts = jiffies;

        if (likely(!(*work_data_bits(work) & WORK_STRUCT_LINKED))) {
            process_one_work(worker, work);
            if (unlikely(!list_empty(&worker->scheduled)))
                process_scheduled_works(worker);
        } else {
            move_linked_works(work, &worker->scheduled, NULL);
            process_scheduled_works(worker);
        }
    } while (keep_working(pool));

    worker_set_flags(worker, WORKER_PREP);
sleep:
    //处理完成，陷入睡眠
    worker_enter_idle(worker);
    __set_current_state(TASK_IDLE);
    spin_unlock_irq(&pool->lock);
    schedule();
    goto woke_up;
}

worker_thread函数主要包括以下的几个主要部分：

  1. 管理 worker
  2. 执行 work
2.1 从当前worker_pool->worklist 中的链表元素取出work
2.2 move_linked_works 将会在执行前将 work 添加到 worker->scheduled 链表中
    ，该接口和 list_add_tail 不同的是，这个接口会先删除链表中存在的节点并重新添加，
	保证不会重复添加，且始终添加到最后一个节点。
2.3 process_scheduled_works 函数正式执行 work，该函数会遍历 worker->scheduled 链表，
    执行每一个 work，执行之前会做一些必要的检查，比如在同一个 cpu 上，
	一个 worker 不能在多个 worker 线程中被并发执行(这里的并发执行指的是同时加入到 schedule 链表)，
    是否需要唤醒其它的 worker 来协助执行(碰到 cpu 消耗型的work 需要这么做)，
    执行 work 的方式就是调用 work->func
当执行完`worker_pool->worklist` 中所有的`work`之后，当前线程就会陷入睡眠.

3.5 linux5.1.x版本的workqueue bug

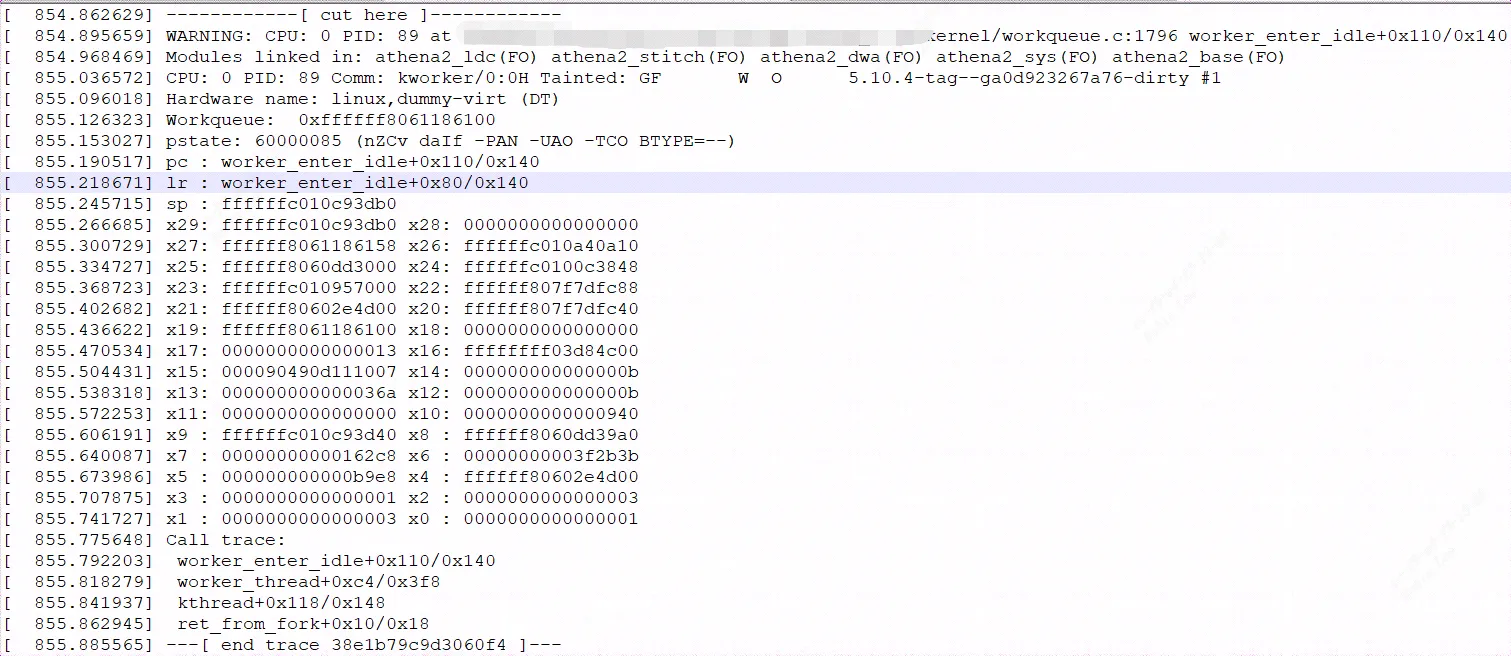

在多核cpu调度时，使用workqueue会小概率出现WARNING: CPU: x PID: xx at linux_5.10/kernel/workqueue.c:1796 worker_enter_idle
的call trace提示，然后cpu进入idel休眠状态。

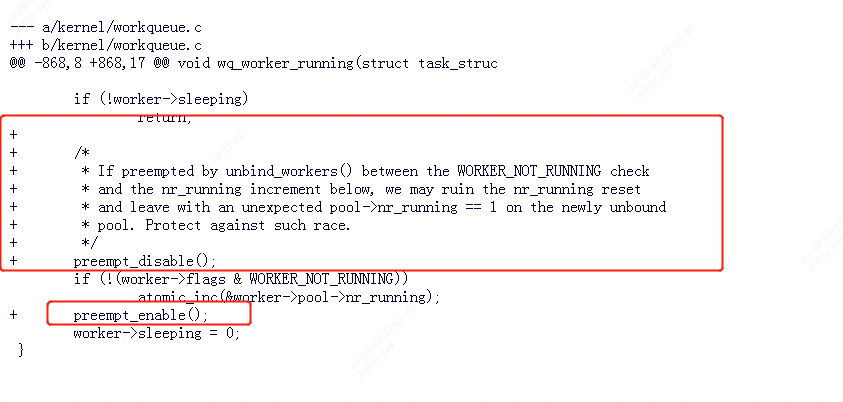

img 由于如果在 WORKER_NOT_RUNNING 检查时和下面的 nr_running 增量之间被unbind_workers()抢占，我们可能会破坏 nr_running 重置并在新的未绑定池上留下意外的 pool->nr_running == 1 。

为了防止这样的竞态条件产生，linux内核patch参考:
https://lore.kernel.org/lkml/20220114081544.899493450@linuxfoundation.org/

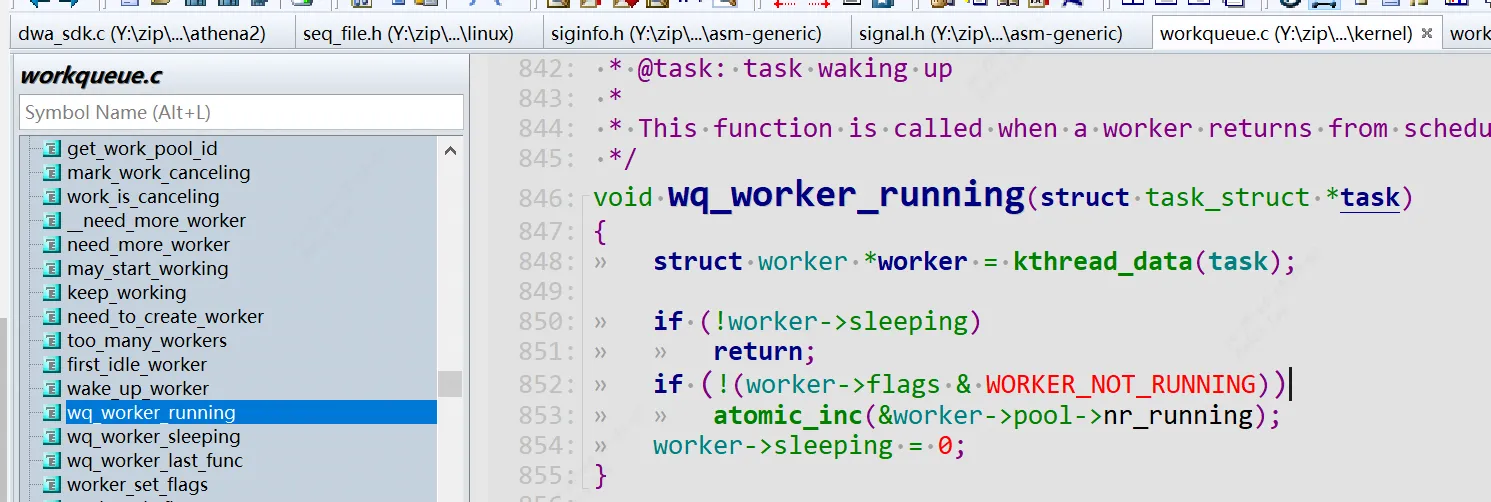

img img
