0 SPARSE_IRQ

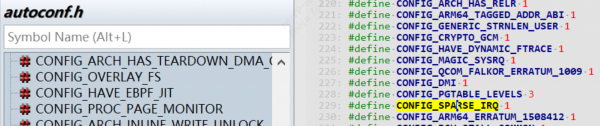

如果内核配置了 CONFIG_SPARSE_IRQ，那么它就会用 基数树(radix tree) 来代替 irq_desc 数组。
SPARSE 的意思是“稀疏”，假设大小为 1000 的数组中只用到 2 个数组项，那不是浪费嘛？当中断比较“稀疏”时可以用基数树来代替数组。

1 irq_desc 数组

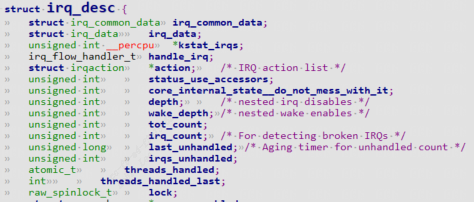

位于include/linux/irqdesc.h

内核中记录一个irq_desc的数组，数组的每一项对应一个中断或者一组中断（使用同一中断号）。irq_desc几乎记录所有中断相关的东西，这个结构是中断的核心。每一个irq_desc数组项中都有一个函数：handle_irq，还有一个action链表。

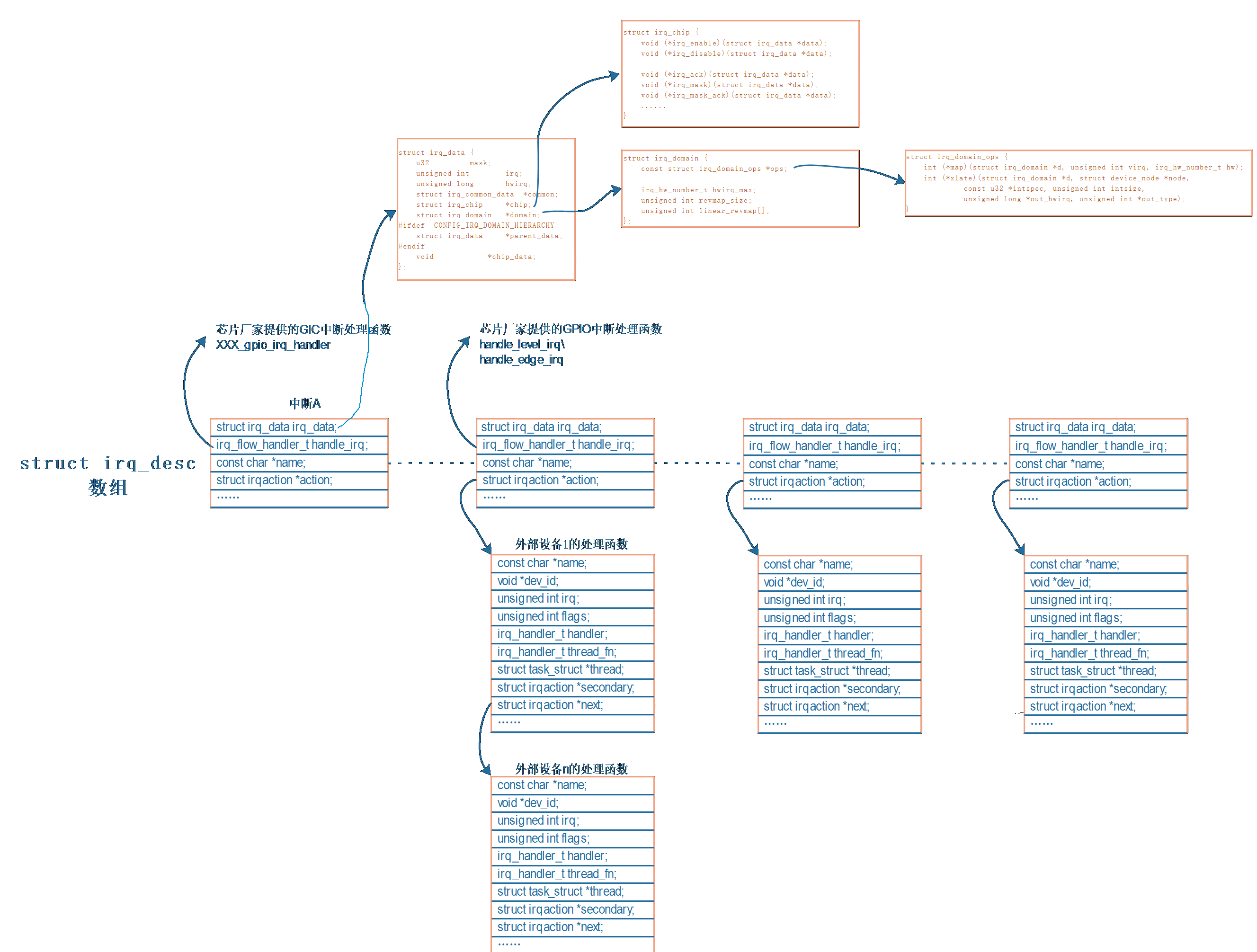

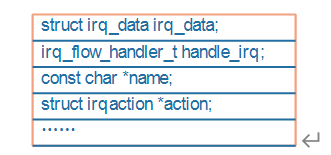

irq_desc 数组结构链路如下图：

1.1 中断处理函数handle_irq

1.1.1 共享中断概念引入

：

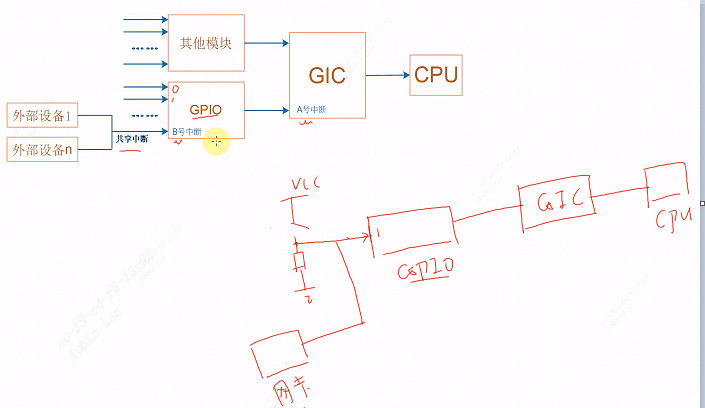

1. 上图一个gpio按键连接gpio模块第一个引脚1，可以设置该引脚，当电平发生变化时，让该引脚产生中断，那么gpio模块会上报中断到gic模块, gic模块继续中断cpu。
2. 同理当一个外部设备网卡和该gpio按键可以共享一个中断，也接到gpio模块第一个引脚1，gpio模块会上报中断到gic模块, gic模块继续中断cpu。这里就用到了共享中断的概念。

可以看到中断的触发时从左到右的过程，那么cpu进行响应中断请求时就是从右到左的过程。

1. cpu读取GIC控制器，判段中断号，如果是A号中断说明是来源于gpio模块，如果是A'中断，说明来源于其他模块。

2. A号中断的来源有很多种，有gpio0,gpio1....， 又会从gpio控制寄存器来辨别倒是是哪一个gpio产生的中断，比如是B号中断

3. B号中断的来源有很多种，有按键，网卡...

1.1.2 中断的处理函数来源

中断处理函数来源有三：

1. GIC 的处理函数：
   CPU从异常向量表中调用handle_arch_irq，这个函数指针是有GIC驱动设置的。调用irq_desc[virq].handle_irq函数，这也应该由GIC驱动提供。 例如 GIC 中断 CPU 时，CPU 读取 GIC 状态得到中断 A。假设 irq_desc[A].handle_irq 是 XXX_gpio_irq_handler(XXX 指厂家)，这个函数需要读取芯片的 GPIO 控制器，细分发生的是哪一个 GPIO 中断(假设是B)，再去调用 irq_desc[B]. handle_irq。

2. 模块的中断处理函数：
   对于外部设备向 GPIO 模块发出的中断 B ， 它 的 处 理 函 数 是irq_desc[B].handle_irq。
   导致 GPIO 中断 B 发生的原因很多，可能是外部设备 1，可能是外部设备n，可能只是某一个设备，也可能是多个设备。所以 irq_desc[B].handle_irq会调用irq_action链表里的函数，这些函数由外部设备提供。这些函数自行判断该中断是否自己产生，若是则处理。

3. 外部设备提供的处理函数：（也就是action里面的函数）
   这里说的“外部设备”可能是芯片，也可能是简单的按键。它们的处理函数由自己驱动程序提供。对于共享中断，比如 GPIO 中断 B，它的中断来源可能有多个，每个中断源对应一个中断处理函数。所以 irq_desc[B]中有一个 action 链表。一旦程序确定发生了 GPIO 中断 B，那么就会从链表里把那些函数取出来，一一执行。

2 irqaction

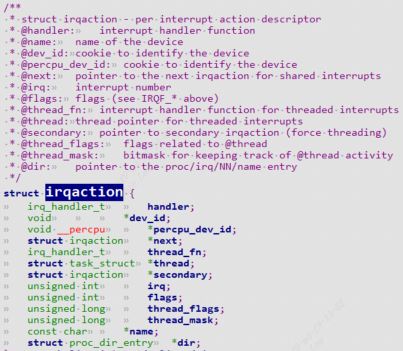

irqaction 结构体在include/linux/interrupt.h

irq_desc[A]这里对应的action一般为NULL, 而irq_desc[B]的handle_irq会遍历irqaction链表并调用每个handler函数。

当调用request_irq、request_threaded_irq 注册中断处理函数时，内核就会构造一个 irqaction 结构体。在里面保存name、dev_id等，最重要的是 handler、thread_fn、thread。
函数原型为：

handler ：是中断处理的上半部函数，用来处理紧急的事情。
thread_fn ：对应一个内核线程 thread，当 handler 执行完毕，Linux 内核会唤醒对应的内核线程。在内核线程里，会调用 thread_fn 函数。

1. 可以提供 handler 而不提供 thread_fn，就退化为一般的 request_irq 函数。
2. 可以不提供 handler 只提供 thread_fn，完全由内核线程来处理中断。
3. 也可以既提供 handler 也提供 thread_fn，这就是中断上半部、下半部。

在 reqeust_irq 时可以传入 dev_id，为何需要 dev_id？作用有二：

1. 中断处理函数执行时，可以使用 dev_id
2. 卸载中断时要传入 dev_id，这样才能在action链表中根据 dev_id 找到对应项（所以在共享中断中必须提供 dev_id，非共享中断可以不提供）

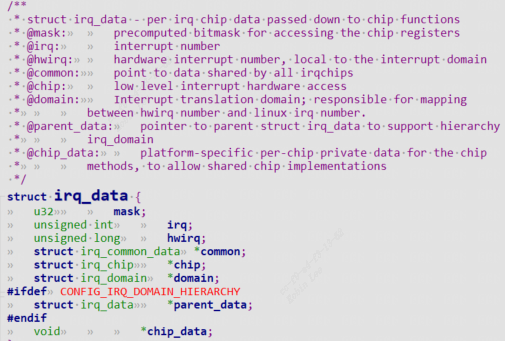

3 irq_data

定义再include/linux/irq.h

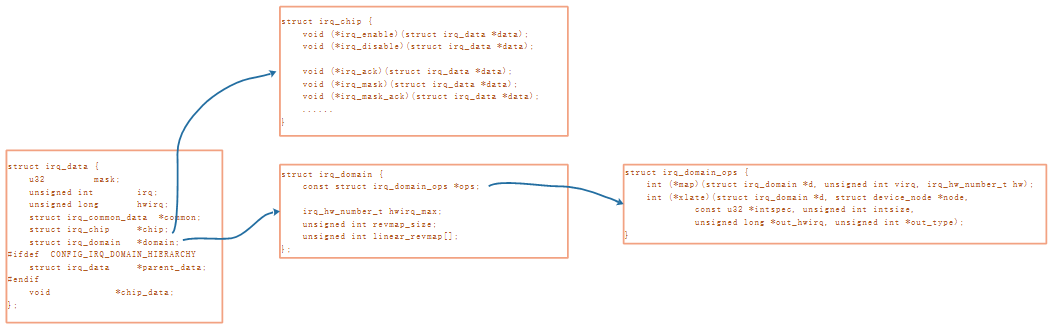

irq_data就是个桥梁，把与此irq_desc相关的几种结构体关联起来。里面有 irq_chip 指针， irq_domain 指针，irq 是虚拟中断号，hwirq 是硬件中断号。 比如GPIO 中断 B 就是虚拟中断号，可以找到 irq_desc[B]这个数组项；GPIO 里的第 x 号中断，这就是 hwirq。

irq、hwirq 之间的联系呢？由 irq_domain 来建立。下面介绍irq_domain

4 irq_domain

参考： https://docs.kernel.org/6.0/translations/zh_CN/core-api/irq/irq-domain.html Linux内核的中断设计使用了一个巨大的数字空间，每个独立的IRQ源都被分配了一个不 同的数字。 当只有一个中断控制器时，这很简单，但在有多个中断控制器的系统中，内核必须确保每 个中断控制器都能得到非重复的Linux IRQ号（数字）分配。

注册为统一的irqchips的中断控制器数量呈现出上升的趋势：例如GPIO控制器等不同 种类的子驱动程序，通过将其中断处理程序建模为irqchips，即实际上是级联中断控制器， 避免了重新实现与IRQ核心系统相同的回调机制。

现在，中断号与硬件中断号离散了所有种类的对应关系：在过去，IRQ号可以选择， 使它们与硬件IRQ线进入根中断控制器（即实际向CPU发射中断线的组件）相匹配，现 在这个编号仅仅是一个数字。

出于这个原因，需要一种机制将控制器本地中断号（即硬件irq编号）与Linux IRQ 号分开。

irq_alloc_desc*() 和 irq_free_desc*() API 提供了对irq号的分配，但它们不 提供任何对控制器本地IRQ(hwirq)号到Linux IRQ号空间的反向映射的支持。

irq_domain 库在 irq_alloc_desc*() API 的基础上增加了 hwirq 和 IRQ 号码 之间的映射。 相比于中断控制器驱动自由设计自己的反向映射方案，我们更喜欢用 irq_domain来管理映射。

irq_domain还实现了从抽象的irq_fwspec结构体到hwirq号的转换（到目前为止是 Device Tree和ACPI GSI），并且可以很容易地扩展以支持其它IRQ拓扑数据源。

irq_desc.irq_data.hwirq负责virq到hwirq的映射，irq_domain.revmap_tree和irq_domain.linear_revmap负责hwirq到virq的反向映射。

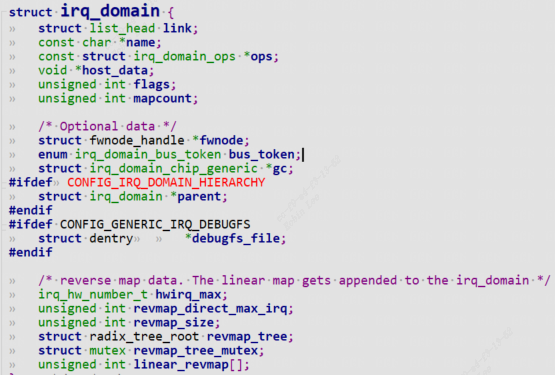

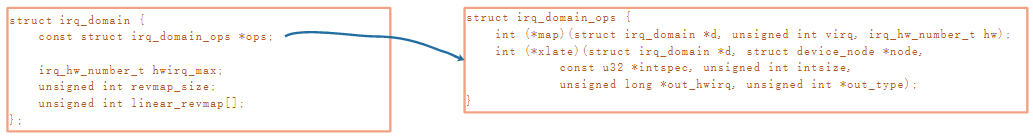

include/linux/irqdomain.h 中定义该结构。

设备树中你会看到这样的属性:

interrupt-parent = <&gpio1>;
interrupts = <5 IRQ_TYPE_EDGE_RISING>;

表示使用gpio1中断控制器的5号中断，hwirq 就是 5。当我们在驱动中会使用 request_irq(irq, handler)这样的函数来注册中断，irq编号就是虚拟中断，那么虚拟中断号要怎么得到？
gpio1对应的irq_domain 结构体中有 revman_tree 和 linear_revmap 实现hwirq到virq的映射， irq_domain_ops 结构体中的各种操作函数实现信息转换，设置当前irq_desc关联到的irq_domain和irq_chip，以及为irq_desc设置handle_irq。

1.4.1 irq_domain的用法

中断控制器驱动程序通过以下方式创建并注册一个irq_domain。调用 irq_domain_add_*() 或 irq_domain_create_*()函数之一（每个映射方法都有不 同的分配器函数，后面会详细介绍）。 函数成功后会返回一个指向irq_domain的指针。 调用者必须向分配器函数提供一个irq_domain_ops结构体。

在大多数情况下，irq_domain在开始时是空的，没有任何hwirq和IRQ号之间的映射。 通过调用irq_create_mapping()将映射添加到irq_domain中，该函数接受 irq_domain和一个hwirq号作为参数。 如果hwirq的映射还不存在，那么它将分配 一个新的 irq_desc，将其与hwirq关联起来，并调用irq_domain_ops.map()回调，这样驱动程序就可以执行任何必要的硬件设置，通常是在.map回调函数中调用irq_domain_set_hwirq_and_chip设置irq_chip和irq_desc.handle。

一旦建立了映射，可以通过多种方法检索或使用它：

• irq_resolve_mapping()返回一个指向给定域和hwirq号的irq_desc结构指针， 如果没有映射则返回NULL。

• irq_find_mapping()返回给定域中和hwirq绑定的virq 号，如果没有映射则返回0。

• irq_linear_revmap()现与irq_find_mapping()相同，已被废弃。

• generic_handle_domain_irq()处理一个由域和hwirq号描述的中断。

请注意，irq域的查找必须发生在与RCU读临界区兼容的上下文中。

在调用irq_find_mapping()之前，至少要调用一次irq_create_mapping()函数， 以免描述符不能被分配。

如果驱动程序有Linux的IRQ号或irq_data指针，并且需要知道相关的hwirq号（比 如在irq_chip回调中），那么可以直接从irq_data->hwirq中获得。

1.4.2 irq_domain映射的类型

从hwirq到virq 的反向映射有几种机制，每种机制使用不同的分配函数。应该 使用哪种反向映射类型取决于用例。 下面介绍每一种反向映射类型：

• 线性映射

irq_domain_add_linear()
irq_domain_create_linear()

线性反向映射维护了一个固定大小的表，该表以hwirq号为索引。 当一个hwirq被映射 时，会给hwirq分配一个irq_desc，并将virq号存储在表中。

当最大硬件中断 (hwirq) 数量固定且相对较小（~ < 256）时，线性映射是一个不错的选择。该映射的优点是中断号查找时间固定，并且 irq_descs 仅分配给正在使用的中断。缺点是表的大小必须与最大可能的 hwirq 数量一样大。

irq_domain_add_linear()和irq_domain_create_linear()在功能上是等价的， 除了第一个参数不同，前者接受一个Open Firmware特定的 ‘struct device_node’ 而 后者接受一个更通用的抽象 ‘struct fwnode_handle’ 。

大多数驱动应该使用线性映射

• 树状映射

irq_domain_add_tree()
irq_domain_create_tree()

irq_domain维护着从hwirq号到virq 的radix的树状映射。 当一个hwirq被映射时， 一个irq_desc被分配，hwirq被用作radix树的查找键。

如果hwirq号非常大，树状映射是一个很好的选择，因为它不需要分配一个和最大hwirq 号一样大的表。 缺点是，hwirq到IRQ号的查找取决于表中有多少条目。

irq_domain_add_tree()和irq_domain_create_tree()在功能上是等价的，除了第一 个参数不同——前者接受一个Open Firmware特定的 ‘struct device_node’ ，而后者接受一个更通用的抽象 ‘struct fwnode_handle’ 。

极少数的驱动需要这种映射。

• 无映射

irq_domain_add_nomap()

当硬件中断号 (hwirq) 可编程时，应使用“无映射”类型。在这种情况下，最好将 Linux 中断号直接写入硬件，这样就不需要映射了。调用 irq_create_direct_mapping() 函数会分配一个virq，并调用 irq_domain_ops.map() 回调函数，以便驱动程序可以将 Linux 中断号写入硬件。

大多数驱动程序无法使用此映射，现在它由CONFIG_IRQ_DOMAIN_NOMAP选项控制。 请不要引入此API的新用户。

• 传统映射类型

irq_domain_add_simple()
irq_domain_add_legacy()
irq_domain_create_simple()
irq_domain_create_legacy()

传统映射是针对已为硬件中断 (hwirq) 分配了一系列中断描述符 (irq_desc) 的驱动程序的特殊情况。当驱动程序无法立即转换为使用线性映射时，应使用此映射。例如，许多嵌入式系统板支持文件使用一组 #define 来定义 IRQ 编号，这些编号会传递给 struct device注册。在这种情况下，virq编号无法动态分配，因此应使用传统映射。

顾名思义，*_legacy() 函数已被弃用，其存在仅是为了方便对旧平台的支持。不应再添加新用户。同样，如果使用 *_simple() 函数会导致旧版行为，也应如此处理。

传统的映射方式假定控制器已经分配了一段连续的 IRQ 号，并且 IRQ 号可以通过在 hwirq 号上加上一个固定偏移量来计算，反之亦然。其缺点在于，它要求中断控制器管理 IRQ 分配，并且即使 hwirq 未使用，也需要为每个 hwirq 分配一个 irq_desc。

仅当必须支持固定的 IRQ 映射时才应使用旧版映射。例如，ISA 控制器会使用旧版映射来映射 Linux 的 IRQ 0-15，以便现有的 ISA 驱动程序能够获得正确的 IRQ 编号。

大多数使用旧版映射的用户应该使用 irq_domain_add_simple() 或 irq_domain_create_simple() 函数，这两个函数仅在系统提供 IRQ 范围时才使用旧版域，否则将使用线性域映射。该调用的语义是：如果指定了 IRQ 范围，则会动态地为其分配描述符；如果没有指定范围，则会调用 irq_domain_add_linear() 或 irq_domain_create_linear() 函数，这意味着不会分配任何 IRQ 描述符。

简单域的典型用例是 irqchip 提供商同时支持动态和静态 IRQ 分配。

为了避免出现使用线性域但没有分配描述符的情况，务必确保使用简单域的驱动程序在调用任何 irq_find_mapping() 之前已经调用了 irq_create_mapping()，因为后者实际工作于静态 IRQ 分配的情况。

irq_domain_add_simple() 和 irq_domain_create_simple() 以及 irq_domain_add_legacy() 和 irq_domain_create_legacy() 在功能上是等效的，只是第一个参数不同，前者接受 Open Firmware 特有的“struct device_node”，而后者接受更通用的抽象“struct fwnode_handle”。

1.4.3 irq_domain层级结构

irq_domain_add_hierarchy()
irq_domain_create_hierarchy()

当size为0时，树状映射域被创建，否则线性映射域被创建。 在某些架构上，可能有多个中断控制器参与将一个中断从设备传送到目标CPU。 让我们来看看x86平台上典型的中断传递路径吧:

Device --> IOAPIC -> Interrupt remapping Controller -> Local APIC -> CPU

涉及到的中断控制器有三个:

• IOAPIC 控制器
• 中断重映射控制器
• Local APIC 控制器

为了支持这样的硬件拓扑结构，使软件架构与硬件架构相匹配，需要为每个中断控制器建立一 个irq_domain数据结构，并将这些irq_domain组织成层次结构。 在建立irq_domain层次结构时，靠近设备的irq_domain为子域，靠近CPU的 irq_domain为父域。所以在上面的例子中，将建立如下的层次结构。

CPU Vector irq_domain (root irq_domain to manage CPU vectors)
        ^
        |
Interrupt Remapping irq_domain (manage irq_remapping entries)
        ^
        |
IOAPIC irq_domain (manage IOAPIC delivery entries/pins)

使用irq_domain层次结构的主要接口有四个:

• irq_domain_alloc_irqs(): 分配IRQ描述符和与中断控制器相关的资源来传递这些中断。
• irq_domain_free_irqs(): 释放IRQ描述符和与这些中断相关的中断控制器资源。
• irq_domain_activate_irq(): 激活中断控制器硬件以传递中断。
• irq_domain_deactivate_irq(): 停用中断控制器硬件，停止传递中断。

为了支持irq_domain层次结构，需要做如下修改:

• 一个新的字段 ‘parent’ 被添加到irq_domain结构中；它用于维护irq_domain的层次信息。
• 一个新的字段 ‘parent_data’ 被添加到irq_data结构中；它用于建立层次结构irq_data以 匹配irq_domain层次结构。irq_data用于存储irq_domain指针和硬件irq号。
• 新的回调alloc被添加到irq_domain_ops结构中，以支持层次结构的irq_domain操作。在alloc回调中，除了像.map回调中调用irq_domain_set_hwirq_and_chip设置irq_chip和irq_desc.handle之外，通常还调用irq_domain_alloc_irqs_parent完成父域的irq_chip和irq_desc.handle设置。

有了层级结构 irq_domain 和 irq_data 的支持，每个中断控制器都会构建一个 irq_domain 结构，并且每个与 IRQ 关联的 irq_domain 都会分配一个 irq_data 结构。现在我们可以更进一步，支持堆叠式（层级式）irq_chip。也就是说，沿着层级结构，每个 irq_data 都关联一个 irq_chip。子 irq_chip 可以独立执行所需操作，也可以与其父 irq_chip 协作执行。

通过堆栈式的irq_chip，中断控制器驱动只需要处理自己管理的硬件，在需要的时候可以向其父 irq_chip请求服务。所以我们可以实现更简洁的软件架构。

为了让中断控制器驱动程序支持irq_domain层次结构，它需要做到以下几点:

• 实现 irq_domain_ops.alloc 和 irq_domain_ops.free
• 可选择地实现 irq_domain_ops.activate 和 irq_domain_ops.deactivate.
• 可选择地实现一个irq_chip来管理中断控制器硬件。
• 不需要实现irq_domain_ops.map和irq_domain_ops.unmap，它们在层次结构 irq_domain中是不用的。

irq_domain层次结构绝不是x86特有的，大量用于支持其他架构，如ARM、ARM64等。

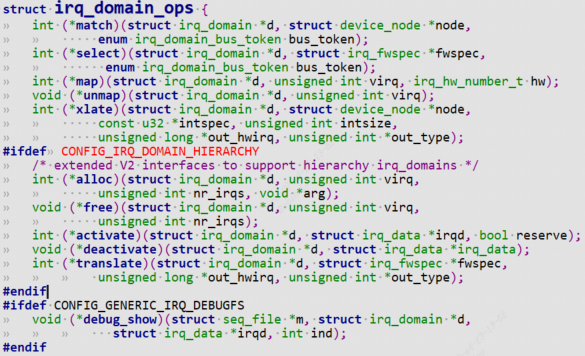

1.4.4 irq_domain_ops

对于非层级的irq_domain类型，需要实现下面的回调：

• xlate（可选）函数用来解析设备树的中断属性，提取出 hwirq、type 等信息。
• map函数调用irq_domain_set_hwirq_and_chip设置irq_chip和irq_desc.handle。 对于层级的irq_domain，需要实现下面的回调：
• alloc函数调用irq_domain_set_hwirq_and_chip设置irq_chip和irq_desc.handle之外，通常还调用irq_domain_alloc_irqs_parent完成父域的irq_chip和irq_desc.handle设置。
• translate（可选）函数和xlate类似，解析设备数中的中断属性，提取出 hwirq、type 等信息。

5 irq_chip

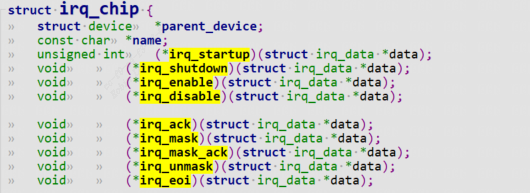

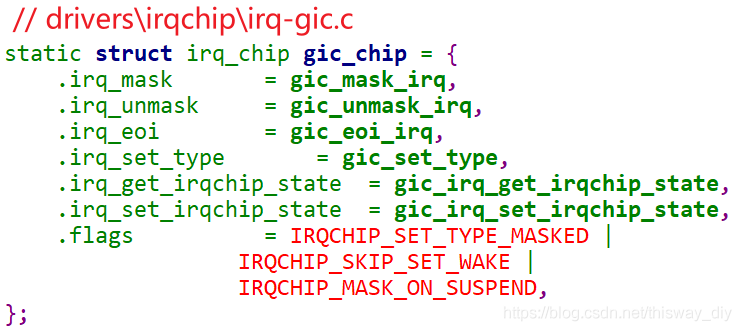

irq_chip 结构体在include/linux/irq.h中定义

* @irq_startup:  start up the interrupt (defaults to ->enable if NULL)
* @irq_shutdown:  shut down the interrupt (defaults to ->disable if NULL)
* @irq_enable:    enable the interrupt (defaults to chip->unmask if NULL)
* @irq_disable:  disable the interrupt
* @irq_ack:    start of a new interrupt
* @irq_mask:    mask an interrupt source
* @irq_mask_ack:  ack and mask an interrupt source
* @irq_unmask:    unmask an interrupt source
* @irq_eoi:    end of interrupt

我们在request_irq后，并不需要手工去使能中断，原因就是系统调用对应的 irq_chip 里的irq_enable函数帮我们使能了中断。
我们提供的中断处理函数中，也不需要执行主芯片相关的清中断操作，也是系统帮我们调用irq_chip中的相关函数。
但是对于外部设备相关的清中断操作，还是需要我们自己做的。就像上面图里的“外部设备 1“、“外部设备 n”，外设备千变万化，内核里没有对应的清除中断操作。

6 中断控制器驱动示例

static int xxx_domain_alloc(struct irq_domain *domain, unsigned int irq, unsigned int nr_irqs, void *data)
{
	...
	for (i = 0; i < nr_irqs; i++)
		irq_domain_set_hwirq_and_chip(domain, irq + i, hwirq + i, &imx_gpc_chip, NULL);
	parent_fwspec = *fwspec;
	parent_fwspec.fwnode = domain->parent->fwnode;
	return irq_domain_alloc_irqs_parent(domain, irq, nr_irqs, &parent_fwspec);
}

static const struct irq_domain_ops xxx_domain_ops = {
	.translate	= xxx_domain_translate,
	.alloc		= xxx_domain_alloc,
	.free		= irq_domain_free_irqs_common,
};

int __init
xxx_of_init(struct device_node *node, struct device_node *parent)
{
	...
	// set_handle_irq(gic_handle_irq); // 设置中断向量表的handle_irq，只有root irq_domain才需要设置
    domain = irq_domain_add_hierarchy(parent_domain, 0, GPC_MAX_IRQS,node, &xxx_domain_ops,NULL);  // 注册irq_domain

IRQCHIP_DECLARE(cortex_a7_gic, "arm,cortex-a7-gic", xxx_of_init);
