1 中断与异常种类

CPU 在运行的过程中，会被各种“异常”打断。这些“异常”有：

1. 指令未定义
2. Reset复位
3. 指令、数据访问有问题
4. SWI(软中断)
5. 快中断
6. IRQ中断

IRQ中断只是一类异常，导致IRQ中断发生的情况有很多，比如：

1. 按键
2. 定时器
3. ADC 转换完成
4. UART 发送完数据、收到数据

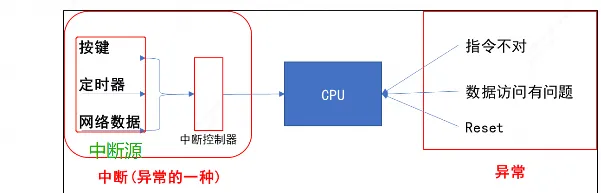

众多的“中断源”，汇集到“中断控制器”，由“中断控制器”选择优先级最高的中断并通知 CPU。

2 中断的处理流程

arm 对异常(中断)处理过程：

1. 初始化：
   a) 设置中断源，让它可以产生中断
   b) 设置中断控制器(可以屏蔽某个中断，优先级)
   c) 设置 CPU 总开关(使能中断)
2. 执行其他程序：正常程序
3. 产生中断：比如按下按键（中断源发出中断请求）—>中断控制器—>CPU
4. CPU 每执行完一条指令都会检查有无中断/异常产生
5. CPU 发现有中断/异常产生，开始处理。

对于不同的异常，跳去不同的地址执行执行某个函数，这个就是异常向量。③④⑤都是硬件做的。③是中断源来做，④⑤是cpu来做

综上5个过程，软件要做的事情:
a) 保存现场(各种寄存器)
b) 处理异常(中断): 从异常向量表跳到不同的异常向量去执行，分辨中断源，再调用不同的处理函数
c) 恢复现场

2.1 异常向量表

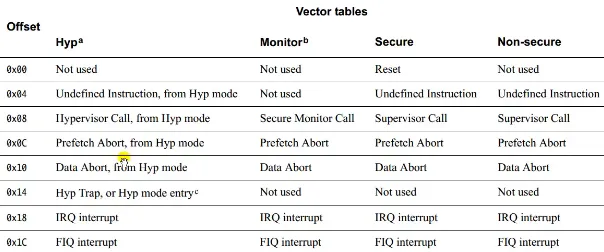

异常向量表用来存储异常的处理程序，在特定异常发生后，CPU会跳转到异常向量表对应的异常处理程序处进行异常处理。

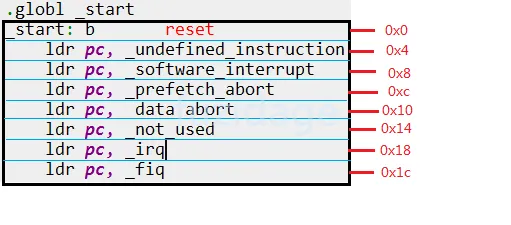

发生复位时，CPU 就去 执行第 1 条指令：b reset。
发生中断时，CPU 就去执行“ldr pc, _irq”这条指令。这些指令存放的位置是固定的。

2.1.1 中断向量表偏移(vector base)

在向量表里，一般都是放置一条跳转指令，发生该异常时，CPU 就会执行向量表中的跳转指令，去调用更复杂的函数。当然，向量表的位置并不总是从 0 地址开始，很多芯片可以设置某个 vector base 寄存器，指定向量表在其他位置，比如imx6ull芯片设置 vector base 为 0x80000000，指定为 DDR 的某个地址。但是表中的各个异常向量的偏移地址，是固定的：复位向量偏移地址是 0，IRQ中断是 0x18。

2.2 GIC概述

ARM 的中断控制器称之为 GIC (Generic Interrupt Controller)，到目前已经更新到 v4 版本了。在STM32叫做NVIC(内嵌向量中断控制器 Nested Vectored Interrupt Controller)
简单地说，GIC v3/v4 用于 ARMv8 架构，即 64 位 ARM 芯片。
而 GIC v2 用于 ARMv7 和其他更低的32位架构。

v8架构是在32位ARM架构上进行开发的，将被首先用于对扩展虚拟地址和64位数据处理技术有更高要求的产品领域，如企业应用、高档消费电子产品。ARMv8架构包含两个执行状态：AArch64和AArch32。AArch64执行状态针对64位处理技术，引入了一个全新指令集A64；而AArch32执行状态将支持现有的ARM指令集。

2.3 保护现场，恢复现场的核心：栈

进程是资源分配的基本单位，线程是调度的基本单位。 一个进程可以包含多个线程，每个线程有自己的栈空间。

2.3.1 ARM 处理器程序运行的过程

ARM 芯片属于精简指令集计算机(RISC：Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：

对内存只有读、写指令
对于数据的运算是在 CPU 内部实现
使用 RISC 指令的 CPU 复杂度小一点，易于设计

比如对于a=a+b这样的算式，需要经过下面 4 个步骤才可以实现：

// 把内存 a 的值读入 CPU 寄存器 R0
// 把内存 b 的值读入 CPU 寄存器 R1
// 把 R0、R1 累加，存入 R0
// 把 R0 的值写入内存 a
LDR R0, [a]
LDR R1, [b]
ADD R0, R0, R1
STR R0, [a]

2.3.2 入栈保护现场/出栈恢复现场

当进行函数调用跳转到下一个函数，又或者中断一个程序，就需要把当前的寄存器值入栈保存下来：这就称为保存现场。
当跳转的函数执行完成，就需要从栈中恢复那些 CPU 内部寄存器的值，出栈的过程也被叫做**“恢复现场”**。

①函数调用：

1.在函数 A 里调用函数 B，实际就是中断函数 A 的执行。
2.那么需要把函数 A 调用 B 之前的 CPU 寄存器的值，保存到栈里

②中断处理：

a) 进程 A 正在执行，这时候发生了中断。
b) CPU 强制跳到中断异常向量地址去执行，
c) 这时就需要保存进程 A 被中断的 CPU 寄存器值，
d) 可以保存在进程 A 的内核态栈，也可以保存在进程 A 的内核结构体中。
e) 中断处理完毕，要继续运行进程 A 之前，恢复这些值

③进程切换：
进程 A 的时间片用完了，就切换到进程 B。切换过程发生在内核态里，跟中断的处理类似。
a) 进程 A 被切换时的 CPU 寄存器值保存在某个地方；
b) 恢复进程 B 之前保存的 CPU 寄存器值，这样就可以运行进程 B 了。 总结有3种场景会要用到栈去保存和恢复现场： ①函数调用，②进程切换，③中断过程。 进程调度核心就是靠定时器中断来实现。

2.4 硬件中断、软件中断

cat /proc/softirqs可以查看软件中断信息 cat /proc/interrupts可以查看硬件中断信息

2.4.1 硬中断

硬件产生的中断，称之为“硬件中断”(hard irq)。每个硬件中断都有对应的处理函数。 为方便理解，可以先认为对硬件中断的处理是用数组来实现的，数组里存放的是函数指针：一个中断号对应一个中断服务函数

2.4.2 软中断

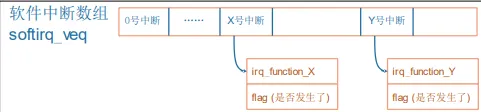

相对的，还可以人为地制造中断：软件中断(soft irq)，如下图所示：

1. 软件中断何时生产？
   由软件决定，对于 X 号软件中断，只需要把它的 flag 设置为 1 就表示发生了该中断。
2. 软件中断何时处理？
   软件中断嘛，并不是那么十万火急，有空再处理它好了,因此一般软件中断是硬件中断处理完后，顺便来处理软件中断。
3. 有哪些软件中断？

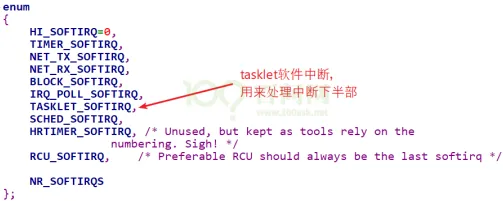

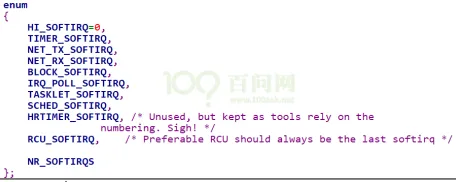

2.4.2.1 软中断的类型

 include/linux/interrupt.h

2.4.2.2 软中断的API

• 注册软中断open_softirq

void open_softirq(int nr, void (*action)(struct softirq_action *)){
	softirq_vec[nr].action = action;
}

例如网络发包对应类型为NET_TX_SOFTIRQ的处理函数net_tx_action。

// net/core/dev.c
open_softirq(NET_TX_SOFTIRQ, net_tx_action);
open_softirq(NET_RX_SOFTIRQ, net_rx_action);

• 触发软中断raise_softirq

最核心的函数是 raise_softirq，简单地理解就是设置 softirq_veq[nr]的标记位，设置后表示触发该软中断号。

• 执行软中断do_softirq

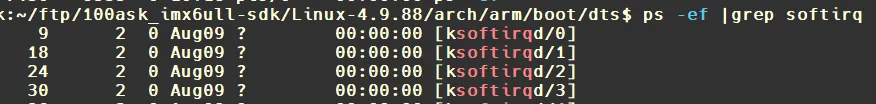

每个 CPU 上会初始化一个 ksoftirqd 内核线程，负责处理各种类型的 softirq 中断事件:

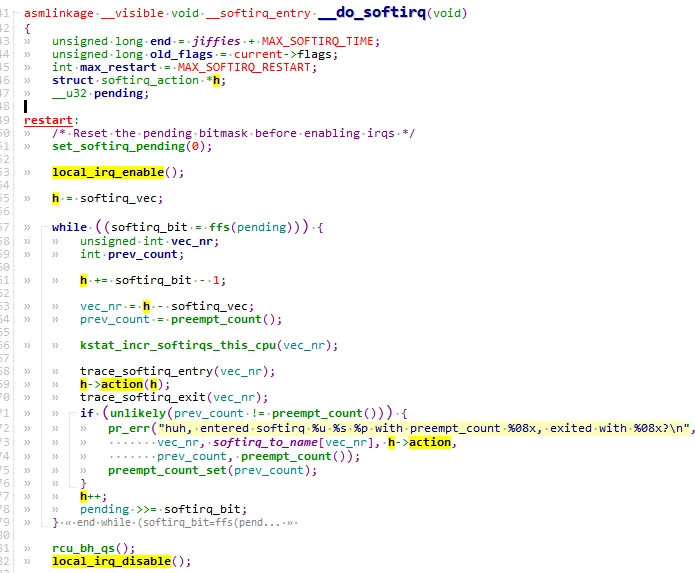

当注册软中断使能后，ksoftirqd 线程，执行pending的软中断。ksoftirqd 里面会进一步调用到 __do_softirq。

可以看到软中断执行时，硬件中断是使能的。遍历触发的softlrq,执行对应的action函数。

2.4.3 中断上半部与下半部

上半部直接处理硬件请求，也就是硬中断，主要是负责耗时短的工作，特点是快速执行。
下半部是由内核触发，主要是负责上半部未完成的工作，通常都是耗时比较长的事情，特点是延迟执行 。 硬中断（上半部）是会打断 CPU 正在执行的任务，然后立即执行中断处理程序，而下半部有多种实现方式，以软中断或内核线程的方式执行。

2.5 中断处理原则

2.5.1 原则 1:不能嵌套

中断 A 正在处理的过程中，假设又发生了中断 B，那么在栈里要保存 A 的现场，然后处理 B。在处理 B 的过程中又发生了中断 C，那么在栈里要保存 B 的现场，然后处理C。
如果中断嵌套突然暴发，那么栈将越来越大，栈终将耗尽。
为了防止这种情况发生，也是为了简单化中断的处理，在 Linux 系统上规定中断无法嵌套：即当前中断 A 没处理完之前，不会响应另一个中断 B(即使它的优先级更高)。虽然linux不允许中断嵌套，但是在排队等待处理的中断中，高优先级中断可以插队到低优先级中断前面。

// 关闭当前cpu核的中断响应
local_irq_disable();

2.5.2 原则 2:越快越好

在单核心芯片系统中，假设中断处理很慢，那应用程序在这段时间内就无法执行：系统显得很迟顿。

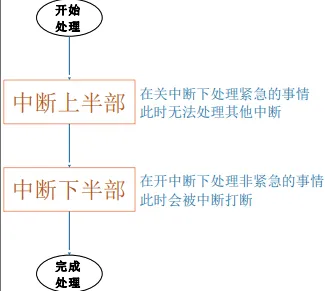

2.5.3 原则 3:耗时久的中断操作切分为中断上半部、下半部

当处理某个中断要做的事情耗时较长时，要把中断操作切分为中断上半部、下半部，上半部执行关键紧急的事情，下半部去处理耗时久的事情。比如对于按键中断，需要等待几十毫秒消除机械抖动。又比如图像处理中，当一个硬件完成一张图像的捕获，对这张图像的后处理操作耗时是非常久的，应该放在下半部处理。

中断下半部的实现有很多种方法： ①tasklet(小任务)、②work queue(工作队列)， ③threaded irq等。

2.5.4 原则 4:上半部和下半部均不能休眠

Linux 中断上下文（包括硬中断 handler、软中断、tasklet 等）不是可调度的进程上下文，它具备以下关键特性：

• 无进程地址空间：中断上下文依附于被打断的进程，但没有自己的 task_struct（进程控制块），无法被内核调度器管理；
• 不可抢占 / 不可调度：中断上下文运行时，内核处于 “关抢占” 状态（甚至关中断），调度器无法将其 “换下 CPU”；
• 无栈保护：中断栈是固定大小的小栈（通常几 KB），且不支持动态扩展；
• 优先级最高：中断上下文会打断所有进程（包括内核进程），必须快速执行、立即退出。

中断上下文没有可被调度的 “进程实体”，调用 schedule() 等休眠相关函数时，内核会彻底混乱 —— 调度器找不到 “要换下的进程”，或无法将休眠的中断上下文 “加入等待队列”，最终触发致命错误，直接导致系统崩溃（panic）、死锁，或触发内核警告 / Oops。

2.6 中断下半部处理方法

2.6.1 小任务tasklet

tasklet 是使用软中断来实现的：

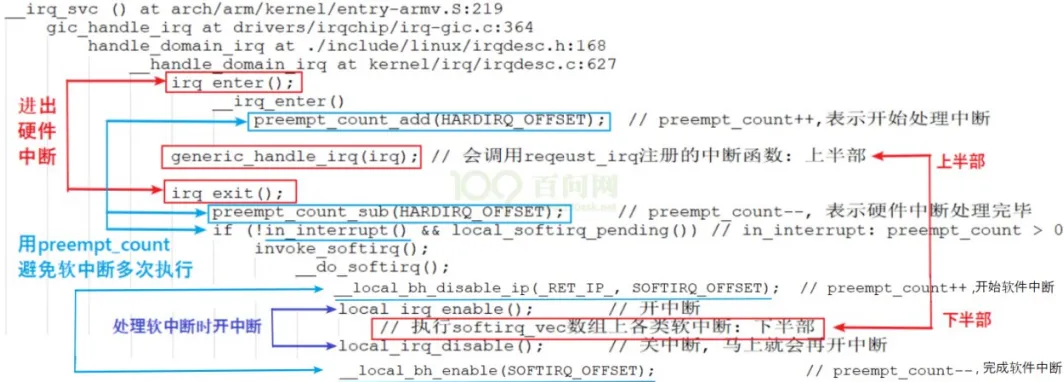

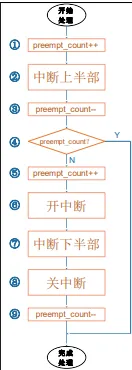

中断上半部和下半部的处理流程：

1. 中断源产生中断，执行irq_enter(), 最开始preempt_count=0，preempt_count++后为1,
	generic_handle_irq中会找到该中断源对应的中断服务程序
2. 执行irq函数，执行中断上半部，（注意执行上半部分时是无法被抢占的，调用了local_irq_disable()）
3. irq_exit(),preempt_count-- 后为0，
4. 判断preempt_count是否等于0，若等于0，也就是执行下半部，否则直接结束当前中断处理流程，切换回上层未处理完的软中断流程继续处理。
5. 下半部过程中会对preempt_count++，开始软件中断
6. 由于是软件中断，允许其他的硬件中断响应，local_irq_enable();
7. 根据软中断号找到服务函数，执行中断下半部
8. 下半部分执行完后，local_irq_disable()
9. preempt_count--，preempt_count又回到0

那么软中断（下半部）A还没有执行到⑨preempt_count--，当被其他中断B打断时，又执行①preempt_count++，等于2，又进入了下一个硬件中断B流程。当下一个硬件中断B流程执行完后，preempt_count--，等于1，此时不会进入软总断流程直接结束，然后恢复A中断的下半部，继续执行完A中断下半部分的代码。那B的下半部怎么执行呢？难道不要了吗？注意：步骤7中的中断下半部处理过程中，它处理的是所有中断的下半部分，处理完A的下半部后会继续处理B中断的下半部。所以，多个中断的下半部，是汇集在一起处理的。

2.6.2 工作队列workqueue

如果下半部要做的事情太多，那么tasklet就有点不太符合需求了，我们希望建立一个线程来专门执行中断后处理，用内核线程来做：在中断上半部唤醒内核线程。

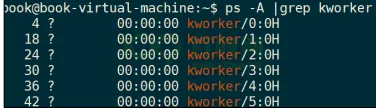

在linux操作系统中，有多个**kworker** 线程，是系统帮我们创建的。 kworker 线程要去“工作队列”(work queue)上取出一个一个“工作”(work)，来执行它里面的函数。

1.创建 work
2.要执行这个函数时，把 work 提交给 work queue 就可以了
上述函数会把 work 提供给**系统默认的 work queue：system_wq**，它是一个队列。schedule_work 函数不仅仅是把 work 放入队列，还会把kworker 线程唤醒。

3.什么时候把 work 提交给 work queue？
在中断场景中，可以在中断上半部调用 schedule_work 函数。
因此耗时久的中断下半部分，应该利用线程化处理方式，比如使用工作队列workqueue，上半部调用schedule_work 函数，触发 work 的处理。

2.6.3 threaded irq

threaded_irq：下半部也是利用线程化处理。前面的workqueue处理使用方法太麻烦，需要在上半部进行work定义，schedule_work操作。

handler：上半部回调函数
thread_fn：下半部回调函数，发生中断时，内核线程就会执行这个函数

以前用 work 来线程化地处理中断，一个 worker 线程只能由一个 CPU 执行，多个中断的 work 都由同一个 worker 线程来处理，在单 CPU 系统中也只能忍着了。但是在 SMP 系统中，明明有那么多 CPU 空着，偏偏让多个中断挤在这个CPU 上？
新技术 threaded irq，多个中断的内核线程可以分配到多个 CPU 上执行，提高了效率。
